Лента сигнально-локализационная с прикатанным проводником
Наше предприятие участвовало на Выставке EnergyExpo-2015. Естественно с посетителями разговоры велись и на тему поиска службами ЖКХ ранее построенных пластмассовых трубопроводов. Три собеседника из разных регионов Беларуси признались, что применяют для их поиска (вдумайтесь, 21 век на дворе!) лозоходство - утилитарную магическую или ритуальной практику поиска воды с помощью ивовых прутьев.
Однако мы полагаем, что будущее все-таки за приборным методом обнаружения. Иначе в штат, например, водоканалов придется вводить должность специалиста с экстрасенсорными способностями.
Лента сигнально-локализационная – наиболее эффективное средство для обнаружения под землей неметаллических инженерных коммуникаций, например газопроводов, водопроводов, оптических линий связи и других. Данная лента прокладывается в траншее под землей на глубине предусмотренной действующими строительными нормами.
Металлический проводник, прикатанный в ленту, должен проходить под землей над центральной осью трубы или кабеля и выводится на поверхность в обустроенных начальной и конечной точках доступа, таких как: смотровых колодцах, коверах, локализационных столбиках. В данных точках доступа, проводник закрепляется на пластине контактной. Пластина контактная должна быть заземлена. Соединение отдельных отрезков ленты сигнально-локализационной так же осуществляется с помощью соединителя.
Сигнально-локализационной ленту следует раскатывать в траншее свободно, без натяжения.
При определении в проектах необходимого количества - метража, прокладываемой в траншее сигнально-локализационной ленты, кроме длины самой обозначаемой лентой подземной коммуникации необходимо предусматривать ее дополнительные запасы. Запас метража сигнально-локализационной ленты складывается с учетом дополнительного ее расхода:
- при подключении на столбике для локализации, колодце либо КИПе (не менее 2-х метров на точку подключения);
- при сращивании строительных длин отдельных отрезков ленты (не менее 0,15 метра на одно соединение);
- при поворотах трассы не менее 0,1 метра ленты на один поворот.
При прокладке сигнально-локализационной ленты во влагонасыщенных грунтах, подверженных пучению, ее количество - метраж, а также дополнительный запас ленты должны увеличится еще на 2%.
Для того чтобы впоследствии обнаружить подземные коммуникации, обозначаемые сигнально-локализационной лентой, необходимо подсоединить к пластине контактной в точке доступа генератор искателя кабеля. Заземление в этой точке необходимо отключить. В то же время, для повышения мощности сигнала генератора дальний конец сигнально – локализационной ленты должен оставаться заземленным. Движение вдоль трассы инженерной коммуникации и перемещение антенны искателя кабеля в небольших пределах влево и вправо позволяет по максимальному звуку индикатора определить ее центральную ось.
Поиск неметаллических подземных коммуникаций обозначенных сигнально-локализационной лентой наиболее экономически целесообразен, если применяется передатчик и приемник сигналов отечественного производства. Например, отечественная промышленность производит искатель кабеля ИК-1 (приемник) и генератор ГИП-1 (передатчик).

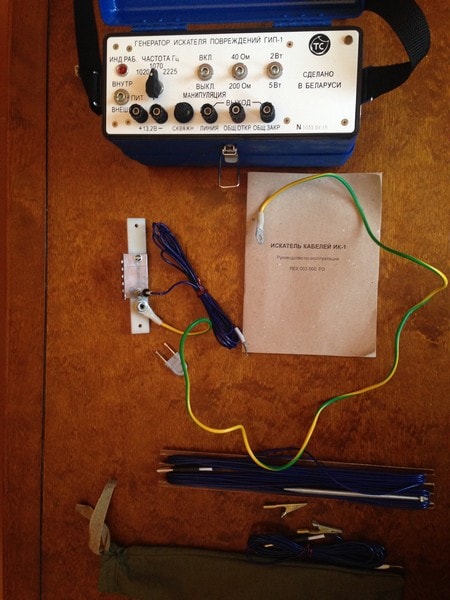

Штекерная клемма генератора ГИП-1 совместима для подключения с пластиной контактной, с которой соединяется проводник сигнально-локализационной ленты. Применение отечественного оборудования и отечественной сигнально-локализационной ленты в 10-ть раз дешевле поиска импортных электронных маркеров с помощью импортного оборудования для их обнаружения и в десятки раз дешевле применения для этих целей георадаров.
сигнально-локализационной ленты
Посмотреть руководство по эксплуатации.
проводника сигнально-локализационной ленты
Посмотреть руководство по эксплуатации.

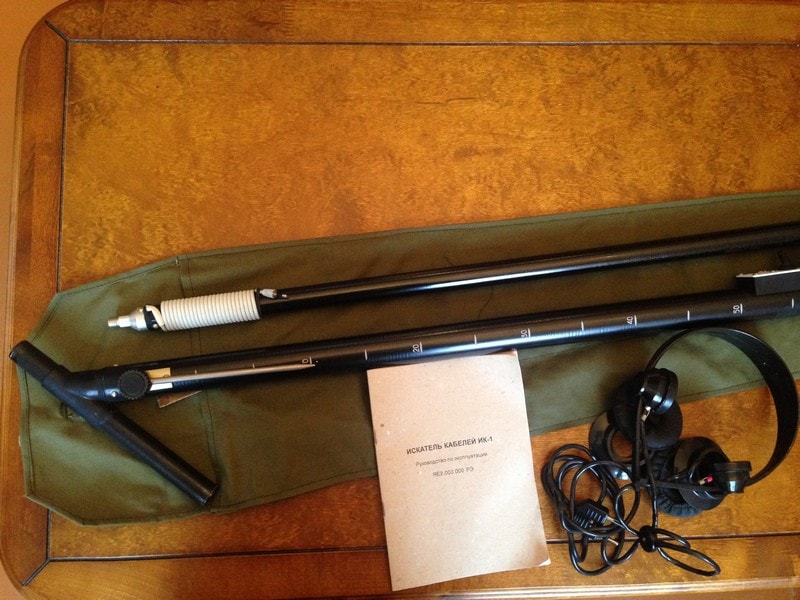

Искатель кабеля ИК-1 может обнаружить самостоятельно подземные кабели, находящиеся под напряжением. Для поиска подземных кабелей без напряжения, а так же подземных неметаллических оптических кабелей и трубопроводов, например из пластмассы, искатель кабеля ИК-1 должен применяться совместно с генератором ГИП-1. В этом случае клемма генератора ГИП-1 должна подключаться к проводнику сигнально–локализационной ленты в точке доступа или, если речь идет об обесточенном подземном кабеле к нулевой жиле данного кабеля.
К вниманию проектировщиков и строителей газораспределительных сетей! Наконец необходимая комплектация для оборудования полиэтиленовых газопроводов начала производится в Республике Беларусь. На 2015 год с целью импортозамещения нами запланирован выпуск ленты сигнально-локализационной с прикатанным проводником для обнаружения полиэтиленовых газопроводов. С этой целью в ТУ BY 101333870.003-2010 "Ленты сигнальные серии ЛС" были внесены соответствующие изменения. Параметры данной ленты соответствуют требованиям ТКП 45-4.03-257-2012(02250) «Газопроводы из полиэтиленовых труб. Правила проектирования».
Данная лента выпускается из полиэтилена высокого давления, окрашивается в желтый цвет с черной предупреждающей надписью «Осторожно Газ». Ширина ленты 200 мм, толщина 0,08 мм. Лента сворачивается в рулоны длиной 100 метров. Проводник, прикатанный в ленту, является изолированным и изготавливается из нержавеющей стали шириной 10 мм. и толщиной 0,1 мм.
Потребителям данной ленты будут предлагаться соединители для отдельных отрезков ленты выполненные из нержавеющей стали, а так же герметическая лента для их изоляции.
Согласно ответу «БелГИСС» в Республике Беларусь данная продукция не требует проведения процедуры обязательного подтверждения соответствия.
Пример записи при заказе и в проектной документации ленты сигнальной серии ЛС для газопроводов с прикатанным проводником шириной 200 мм, толщиной 0,08 мм:
- Лента ЛС ГД 200×0,08 мм. ТУ ВY 101333870.003-2010.
- Соединитель ленты СЛ-1.
- Герметическая лента Г-1.
Согласно письма нам Департамента по надзору за безопасным ведением работ в промышленности (ГОСПРОМНАДЗОР) Министерства по чрезвычайным ситуациям Республики Беларусь разрешение на применение в проектах газопроводов продукции нашего предприятия не требуется.
Смотреть прайс-лист на сигнально-локализационную ленту, столбики и заземлитель для столбика
N.B. В наше время более долговечные и удобные в монтаже подземные полиэтиленовые трубопроводы повсеместно вытесняют трубопроводы металлические и бетонные из таких областей как водоснабжение и канализация. Одновременно с данными трубопроводами, с началом строительства пассивных оптических сетей в отрасли связи (см. ТКП 300-2011(02140) ПАССИВНЫЕ ОПТИЧЕСКИЕ СЕТИ. ПРАВИЛА ПРОЕКТИРОВАНИЯ И МОНТАЖА) широкое распространение получают неметаллические одноволоконные оптические кабели (ВОК–1). Читайте про прокладку сигнально-локализационной ленты кабелеукладчиком на линиях связи здесь.
Однако широкое применение подобных подземных труб и оптических кабелей создает проблему их последующего обнаружения приборным методом. В связи с назревающей технической проблемой для упрощения эксплуатации полиэтиленовых трубопроводов и оптических кабелей наше предприятие готово для этих целей продолжить расширять ассортимент сигнально-локализационных лент для удобства обозначения и локализации данных неметаллических инженерных коммуникаций.
Посмотрите видео о том, как производится поиск пластмассовых труб, обозначенных сигнально-локализационной лентой, с помощью локатора-трассоискателя
Важнейшим элементом поиска неметаллических коммуникация является надежная точка доступа к проводнику сигнально -локализационной ленты.

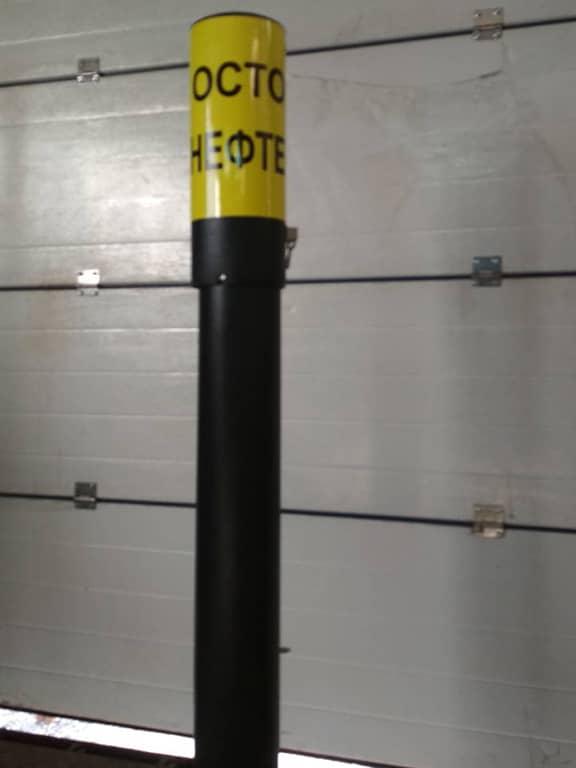

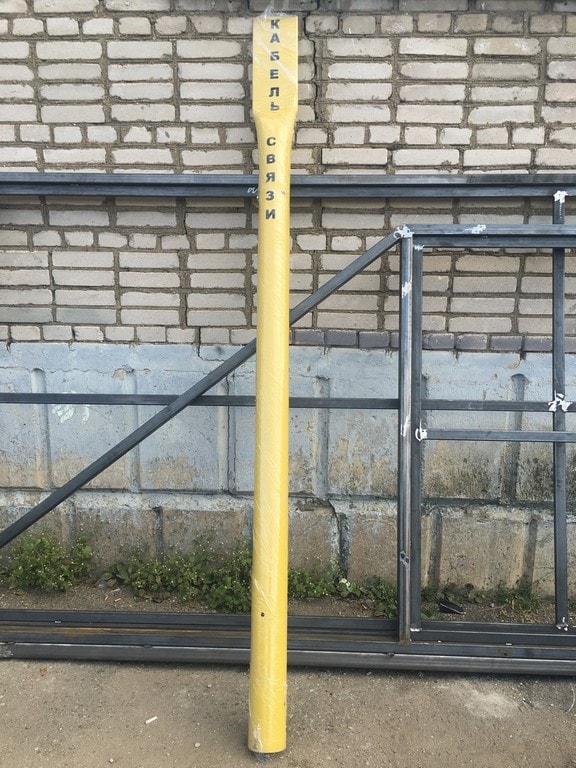

Пластина контактная может быть самостоятельным элементом поиска неметаллических коммуникаций и закрепляться на любой твердой поверхности, например в смотровых колодцах. Пластина контактная должна иметь постоянное подключение к заземлителю. Заземление контактной пластины должно отключаться только на период трассопоиска при подключении к ней клеммы генератора. В тоже время пластина контактная может быть составным элементом столбика локализационного, который может иметь цветовую маркировку различных коммуникаций.

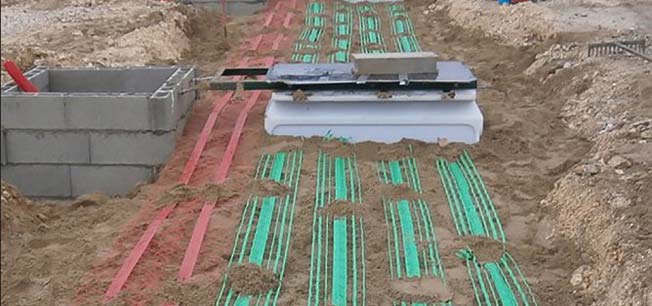

Особенности локализации неметаллических топливопроводов на территории АЗС
Проведение изысканий неметаллических топливопроводов на территории АЗС с помощью землеройной техники повышает вероятность их повреждения с возникновением условий для развития чрезвычайной ситуации, а также существенно повышает стоимость определения их местоположения.

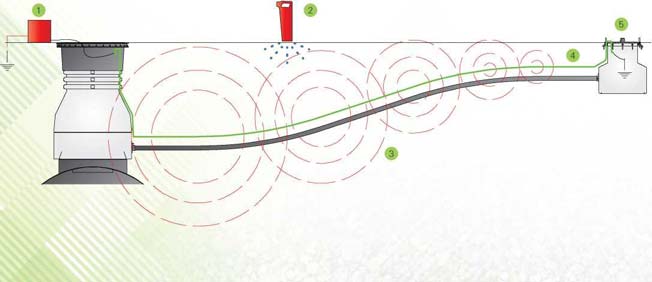

С целью повышения уровня безаварийной эксплуатации АЗС над осью трубы неметаллического топливопровода на расстоянии 0,25 м по всей его длине прокладывается сигнально-локализационная лента с прикатанным проводником для ее обнаружения без проведения раскопок с помощью искателя кабеля
Проводники сигнально-локализационных лент должны быть выведены на поверхность и подключены к локализационому колодцу либо столбику, которые являются местом для подключения генератора искателя кабеля.
Начальные и конечные точки проводников сигнально-локализационных лент должны быть заземлены.
При осуществлении поиска топливопровода с помощью искателя кабеля одно из заземлений отключается от проводника сигнально-локализационной ленты с целью подключения в данном месте генератора искателя кабеля.
Гарантией точного обнаружения местоположения подземного объекта является возможность установления с ним обратной связи.
Прокладка над неметаллическими коммуникациями сигнально–локализационной ленты, выведенной на поверхность в контрольно–измерительных пунктах, нам такую гарантию предоставляет. С технической точки зрения, сигнально–локализационная лента, проложенная над подземным трубопроводом, позволяет с помощью трассоискателя послать сигнал к данному объекту и получить от него ответный сигнал.
Приведем такой пример, Вы идете на стадион и Вам в огромной массе людей надо найти своего товарища. Вы громко кричите ему, он слышит Вас и кричит Вам ответ, в итоге Вы нашли друг друга, точно определив свое местоположение.
Существует мнение, что для определения точного местоположения подземного объекта достаточно его паспорта с привязкой к GPS координатам. Так вот, выход с одним лишь паспортом на обнаружение, например полиэтиленового трубопровода, при отсутствии возможности установить с ним обратную связь с помощью трассоискателя, равносильно Вашей попытке поиска в толпе стадиона своего товарища, не имея возможности позвать его.
Об экономической целесообразности использования сигнально-локализационной лент прочитайте, пожалуйста, в нашей публикации.
в контактной пластине
