Комплект заземления для частного дома

Ищете готовые комплекты для заземления частного дома? Компания «ИнтерБелТрейд» предлагает купить в Минске оптом и в розницу готовые комплекты модульного глубинного заземления, которые обеспечат надежную защиту коттеджа, дачи или иного сооружения.

Состав комплекта

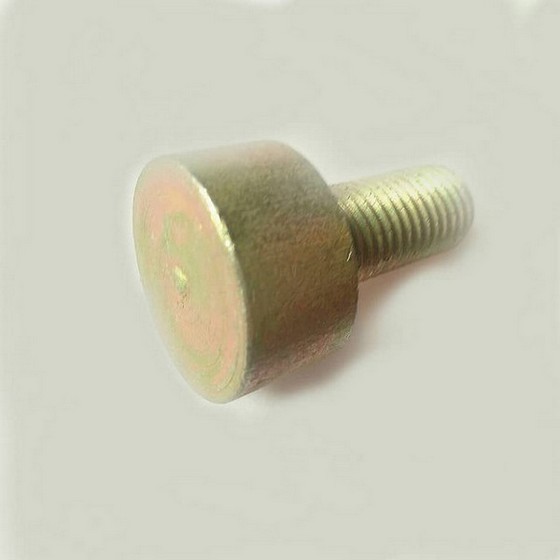

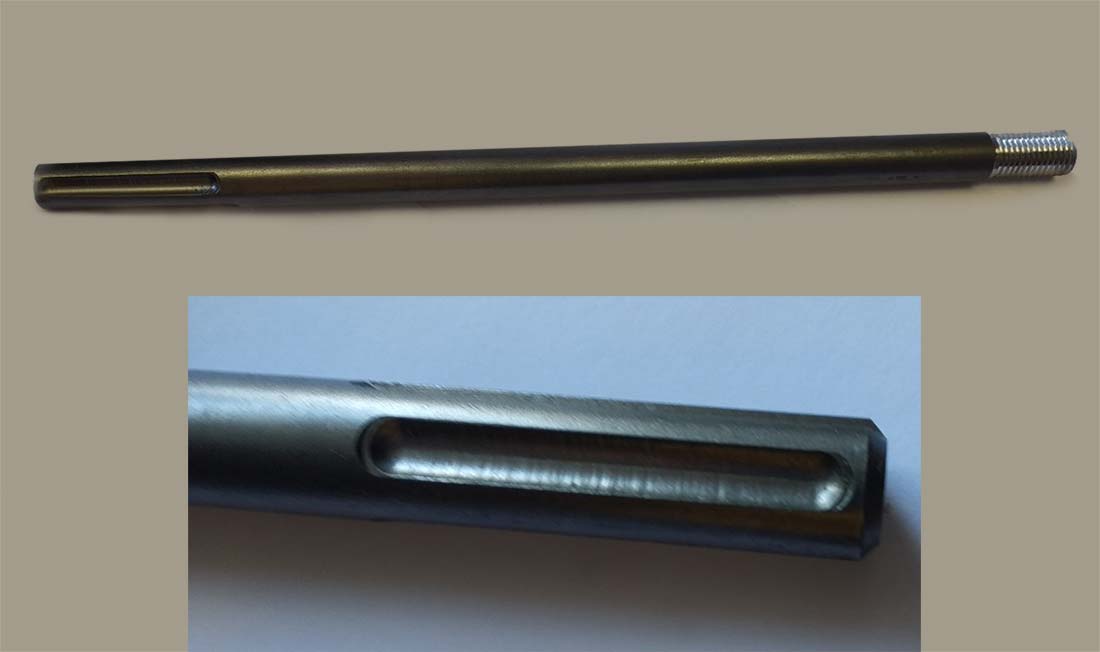

*Ударная насадка для перфоратора при забивке стержней на глубину более 6 м*

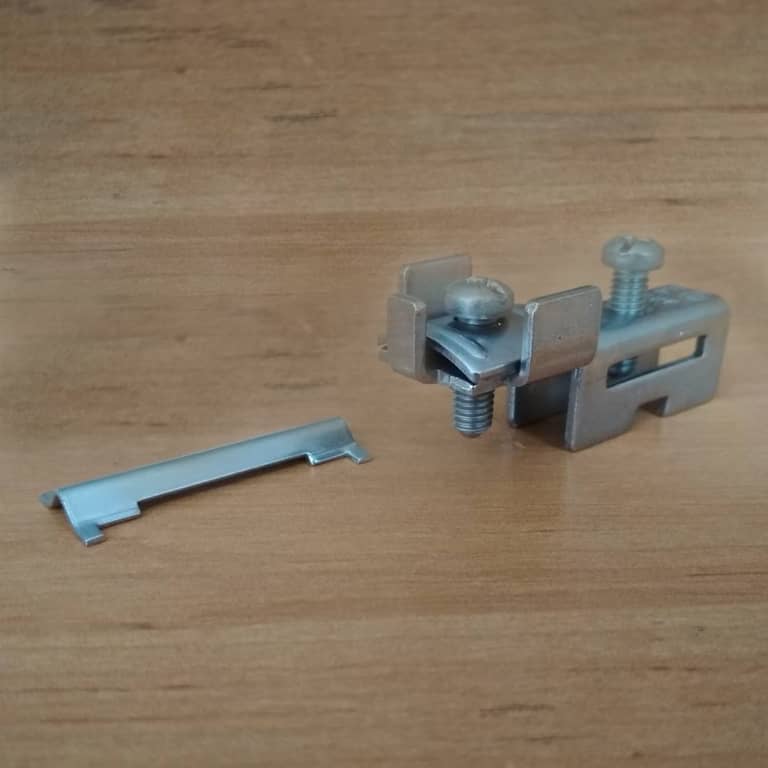

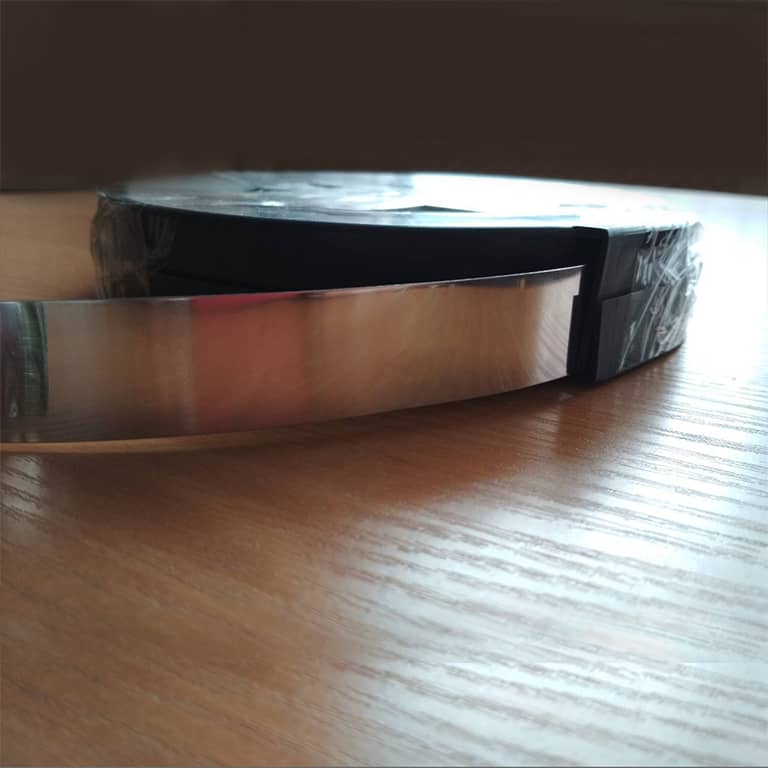

*Замок зажима ленточной клеммы для заземления труб*

*Смесь для нормализации заземления «Поспех»*

Гавная заземляющая шина — *Главная заземляющая шина*

*Комплект для снятия статического напряжения с металлической кровли*

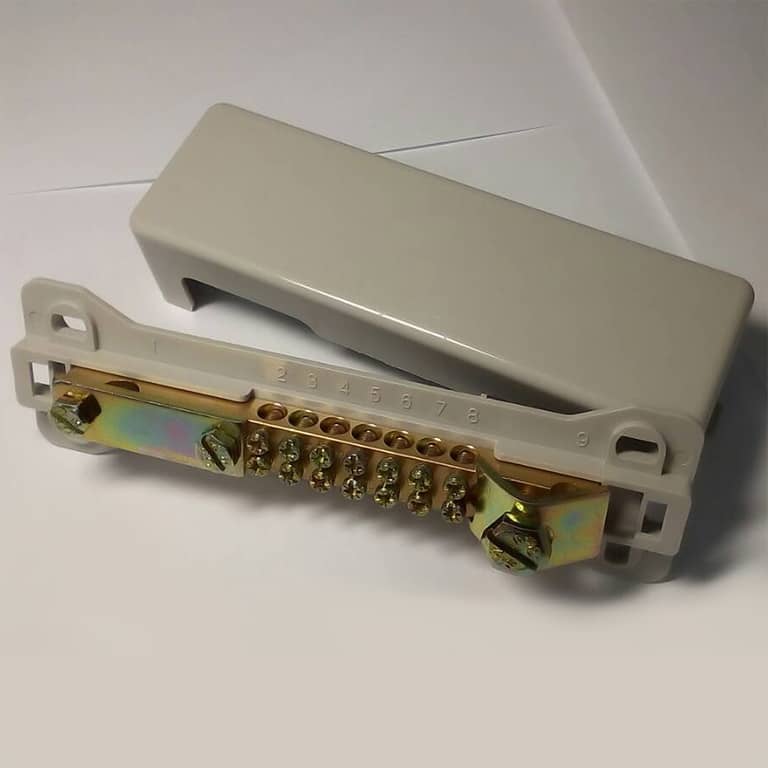

*Клемник (шина) эквипотенциальный(ая) для ванной комнаты*

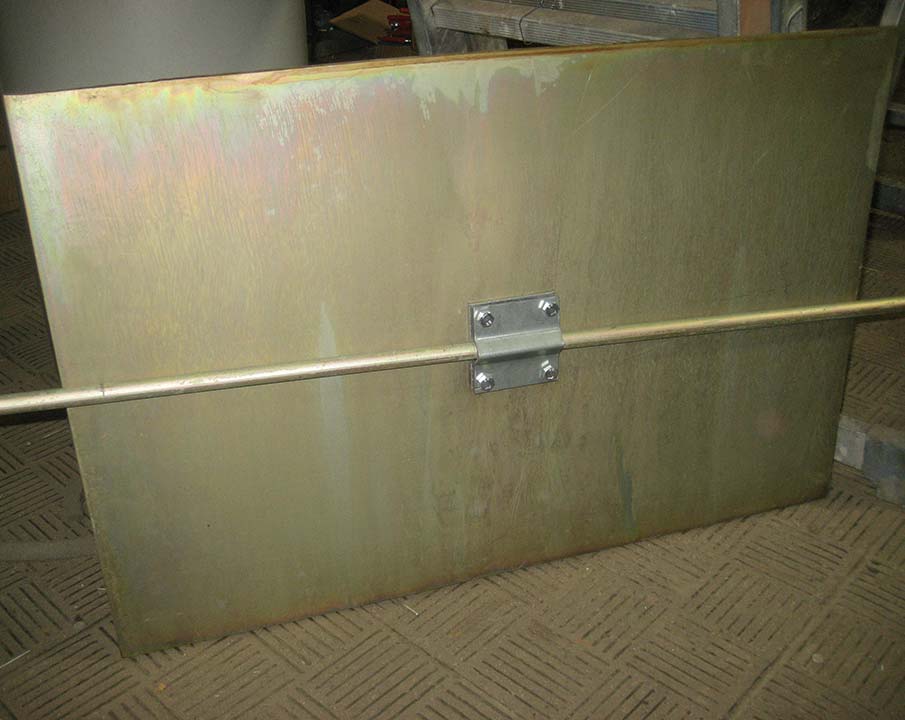

*Пластина заземляющия для высокоомных грунтов*

*Трубка для увлажнения заземляющего устройства*

*Пластина решетчатая для выравнивания потенциалов*

Состав конкретного комплекта и его цена зависят от характеристики грунта на участке и выбранной схемы заземления (точечная, линейная, треугольник).

Появление таких товарных позиций как пластина заземляющая и пластина решетчатая, смесь для нормализации заземления «Поспех», трубка для увлажнения заземления позволяют создать эффективный вариант заземления - комплект заземления частного дома для высокоомных грунтов. Основным отличием от стержневого заземления, часто малоэффективного, например, в песчаных почвах является существенное сокращение стоимости работ.

Комплект для заземления дома на высокоомных грунтах с пластиной

Комплект для заземления дома на высокоомных грунтах решеткой

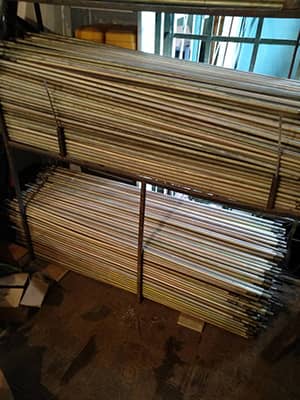

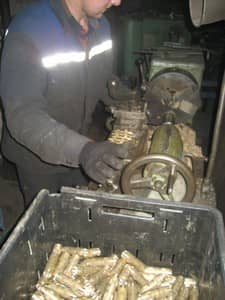

Некоторые элементы заземления мы производим самостоятельно, что позволяет значительно снизить конечную стоимость комплекта!

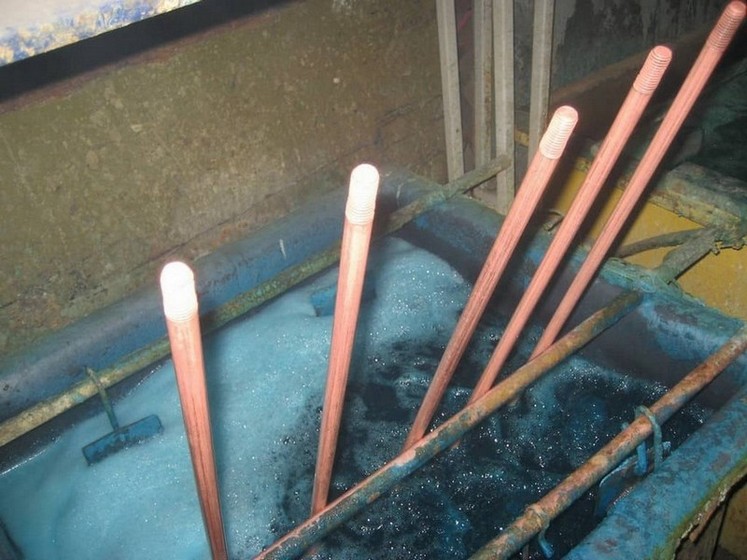

Покрытие стержней медью — *Покрытие стержней заземления медью*

Покраска шин заземления — *Нарезка в размер и окраска заземляющей шины*

Прайс-лист системы заземления

Как выбрать комплект заземления - обязательные условия и этапы реализации

Заземление для частного дома должно быть защитным или обеспечивающим электробезопасность людей и животных. Норма сопротивления растекания тока для такого заземления - 10-ть Ом;
Минимальным готовым комплектом для нужд выполнения защитного заземления в частном домовладении может являться комплект составных глубинных заземлителей покрытых медью либо цинком длиной не менее 10,5 метров, состоящий из семи стержней (электродов) длиной по 1,5 метра и диаметром 14-16 мм, семи соединительных муфт, одной головки заостренной, одной головки забивочной и одного зажима для соединения со стальной оцинкованной полосы, присоединяемой к вводному устройству. Заземлитель длиной 10,5 метров не зависит от поверхностных климатических колебаний, таких как промерзание и просыхание грунта. Для заземлителей меньшей длины норма сопротивления растекания тока должна быть не более 7-ми Ом.
Перед началом выполнения работ по погружению глубинного заземлителя необходимо выполнить ряд условий:
- место где планируются работы по погружению глубинного заземлителя должно быть исследовано на наличие подземных инженерных коммуникаций и согласовано, при их наличии, с их владельцем(владельцами);
- для удобства работ перед началом забивки заземлителя необходимо вырыть приямок глубиной до 0,7 метра.
Монтаж заземлителей происходит следующим образом:
- все детали заземлителя должны прочно соединятся друг с другом, так как только наличие их прочного механического соединения гарантирует надежность их электрической цепи. Перед сборкой резьбовые части заземлителя должны быть очищены от налипшего грунта и могут быть смазаны техническим вазелином, либо любой другой смазкой применяющейся для электрических контактов;
- на первый стержень заземлителя, на его нижнюю часть накручивается пика (головка заостренная), которая должна разбивать твердый грунт, на верхнюю часть стержня заземлителя накручивается муфта, а в нее до упора головка забивочная, по которой наносится удар инструмента. Необходимо, чтобы энергия удара инструмента передавалась от головки забивочной непосредственно на стержень, а муфта не испытывала при этом ударных нагрузок;
- после погружения первого стержня, головка забивочная выкручивается из муфты и на ее место вкручивается второй стержень. На верхний конец второго стержня накручивается еще одна муфта, а в нее вворачивается головка забивочная. Аналогичный порядок действий происходит и далее до момента достижения необходимой глубины погружения заземлителя, а так же нормы сопротивления растекания тока в земле;

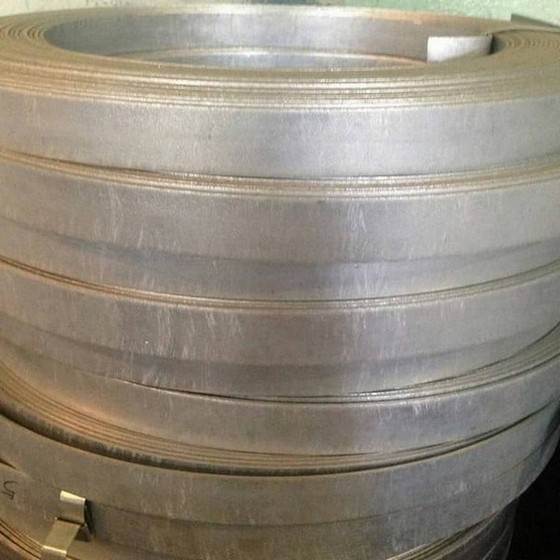

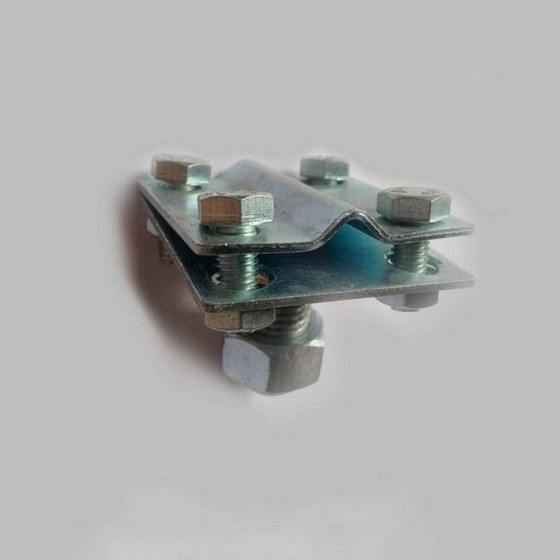

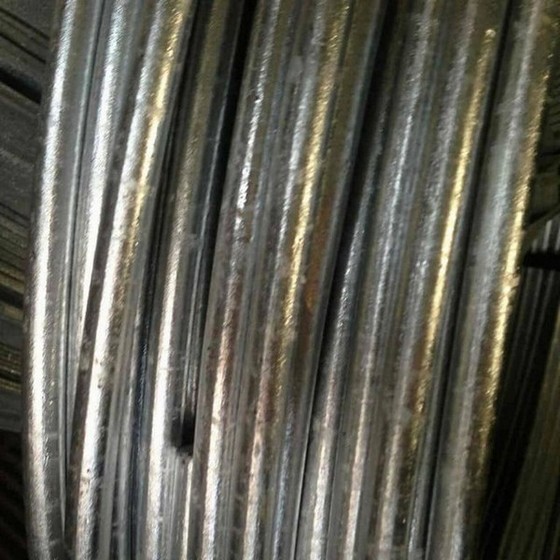

- после окончания забивки заземлителя на его верхнюю часть, находящуюся в приямке, крепится зажим, в котором закрепляется заземляющий проводник в виде полосы либо проволоки. Минимальное сечение для заземляющих проводников в виде оцинкованной полосы должно быть 90 мм², а минимальный диаметр оцинкованной проволоки должен составлять 10 мм. Минимальное сечение медного проводника может быть 25 мм², а при отсутствии вероятности его повреждений от механических воздействий и коррозии 16 мм². Соединение медных проводников с оцинкованным заземлителем, либо оцинкованных проводников с омедненным заземлителем возможно лишь исключительно через зажим из латуни, а не напрямую из-за возникновения между оцинкованной сталью и медью так называемой «гальвано пары» - активного очага коррозии;

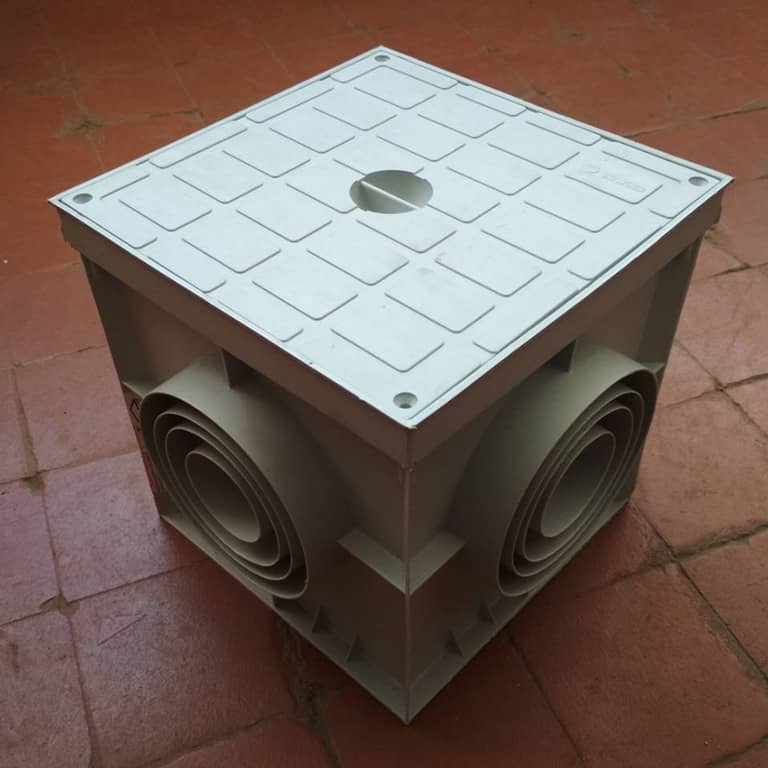

- для осуществления в будущем мероприятий по контролю за состоянием заземления в период его эксплуатации на месте забивки заземлителя возможно оборудовать небольшой смотровой колодец, например произведенный из пластмассы диаметром 30 см.
Погружение составных глубинных заземлителей необходимо производить с помощью отбойного молотка либо мощного перфоратора. Сила удара такого инструмента должна быть не менее 11-ти джоулей. Ручной инструмент в виде кувалды позволяет погрузить заземлитель на глубину до 6-ти метров.
Для обеспечения быстрого контакта (адгезии) составных глубинных заземлителей с землей по всей их длине рекомендуется заливка глинистым или другим проводящим раствором не вызывающим коррозии металла в процессе их погружения.
В случае не достижения результатов по норме сопротивления заземления необходимо принять решение либо об увеличении глубины погружения составных глубинных заземлителей в данной точке либо о расположении на расстоянии не ближе длины забитого заземлителя еще одной точки его погружения.
Прекращение работ по строительству заземления может быть осуществлено только после проведения замеров сопротивления растекания электрического тока с помощью прибора - омметра, так как только достигнутый показатель делает его защитным. Замеры заземления желательно подтвердить официальным протоколом организации имеющей лицензию на проведение электрофизических измерений.
В течении периода эксплуатации необходимо осуществлять периодический контроль за состоянием заземления один раз в 2-3 года. Периодический контроль осуществляется на признаки появления коррозии на заземлителе и на проверку нормы сопротивления заземления.
