Элементы классической молниезащиты для частного дома, коттеджа
Для выполнения классической молниезащиты необходимо руководствоваться положениями, действующего в Республике Беларусь, ТКП 336-2011 « МОЛНИЕЗАЩИТА ЗДАНИЙ, СООРУЖЕНИЙ И ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ». Работы по монтажу системы токоотводов и молниепремников молниезащиты необходимо осуществлять при отсутствии грозовой активности. Систему внешней защиты от удара молнии рекомендуется дополнять установкой в электрической системе дома дополнительных устройств по защите от перенапряжений.

1 Молниеприемник


1 Молниеприемник стержневой из оцинкованной стали закреплятся на дымовую трубу с помощью кронштейнов и комплектуется зажимом для подключения токоотвода. Следует учитывать ,что верхняя часть молниеприемника высотой , например, 1,5 метра будет возвышаться над трубой на 1 метр. При необходимости молниеприемник может так же монтироваться на коньке дома;

2 Держатели проводника по кровле и стене



2 Держатели проводника по кровле и стене, универсальный, кровельный, из оцинкованной стали. Либо держатель токоотвода пластиковый, для крепления круглого оцинкованного проводника диаметром 8-10 мм на крыше и по стене. Шаг установки 1 метр. Высота держателей должны подбираться исходя из факторов пожаро-опасности материалов в связи с возможным кратковременным нагревом токоотвода в случае прямого удара молнии до 400 градусов цельсия. Держатели токоотводов комплектуются подложкой для герметизации от попадания влаги;

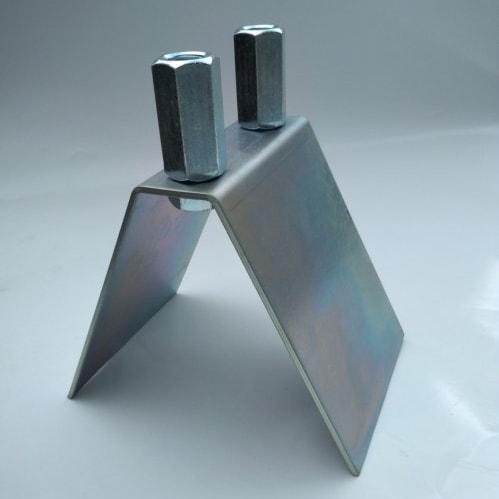

3 Держатель проволоки на коньке

3 Держатель проволоки на конек из горячеоцинкованной стали служит для выполнения крепления токоотвода диаметром 8-10 мм. Шаг установки 1 метр;

4 Соединитель быстрого монтажа

4 Соединитель быстрого монтажа токоотводов. Служит для соединения токоотводов диаметром 8-10 мм между собой с целью выполнения их наращивания;

5 Соединитель быстрого монтажа

5 Соединитель быстрого монтажа токоотводов. Служит для соединения токоотводов диаметром 8-10 мм между собой с целью выполнения их наращивания; а так же для осуществления крестообразных и т-образных

6 Токоотвод

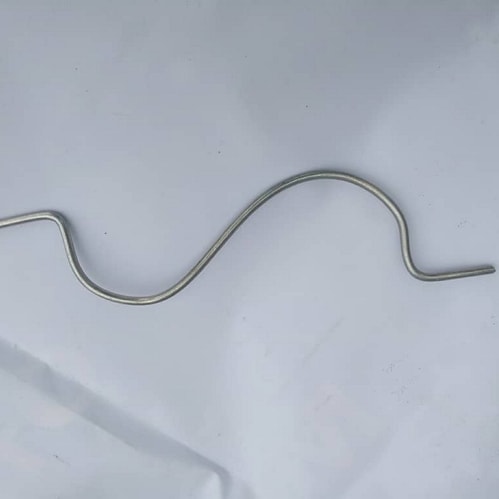

6 Токоотвод: применяется сталь оцинкованная круглая диаметром 8-10 мм. Количество погонных метров токоотвода рассчитывается по длине конька, скатов кровли, свесов кровли, а так же высоте стен. Количество опусков токоотвода от крыши дома к заземлителю составляет до четырех штук, но не менее двух штук. Токоотвод комплектуется компенсаторами температурного удлинения. Конфигурация структуры токоотводов на крыше дома осуществляется в виде клеток «Фарадея» позволяет обеспечить эквипотенциальное соединение конструктивных металлических элементов здания, уравняв их потенциалы , а так же развести токи молнии, что значительно снижает электромагнитные поля и индукцию. Нижнюю часть токоотводов на расстоянии 2,5 метров от земли желательно скрыть в негорючем, устойчивым к ультрофиолету пластиковым кабель канале, чтобы исключить их касание в период грозы людей и животных;

7 Держатель фальцевый

7 Держатель фальцевый универсальный выполняет крепление проводника диаметром 8-10 мм на желобе водостока;

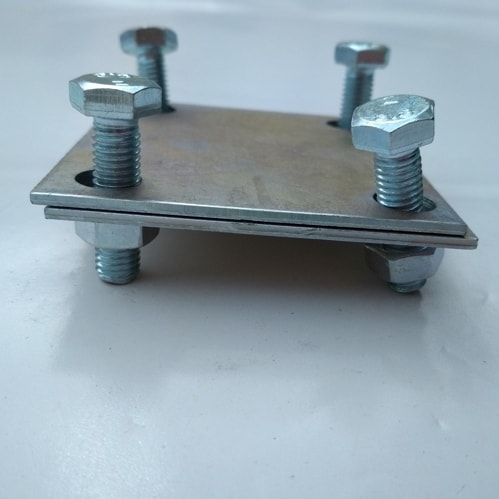

8 Зажим контрольный

8 Зажим контрольный соединяет токоотвод диаметром 8-10 мм с выводом на поверхность заземляющего проводника в виде полосы сечением 25х4 мм из оцинкованной стали. Данное соединение может закрываться пластмассовым коробом. При периодическом контроле замеров заземляющего устройства в данной точке заземляющий проводник отсоединяется от токоотвода.


4 Стержень заземления

4 Стержень заземления из оцинкованной или омедненной стали, диаметром 16 мм, длиной 1500 мм — 16 шт.;

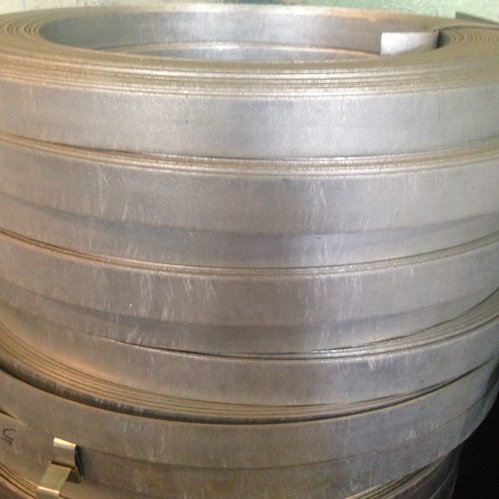

Молниезащитное заземляющее устройство состоит из 4-х вертикальных заземлителей длиной 6 метров диаметром 16 мм и полосы сечением 25х4 мм из оцинкованной стали. Норма сопротивления растекания тока в земле для подобных типов заземляющих устройств должна быть не выше 30-ти Ом. Перед началом работ необходимо провести изыскательские работы по обнаружению под землей инженерных коммуникаций.
Смесь для нормализации заземления «Поспех» эффективно снижает сопротивление заземления от расчетного не менее чем на 25% в любых грунтах, даже с низким удельным сопротивлением.
В тоже время, в песчаных грунтах с высоким удельным сопротивлением эффект снижения сопротивления от применения смеси может составить 140%.


Дополнительная информация!

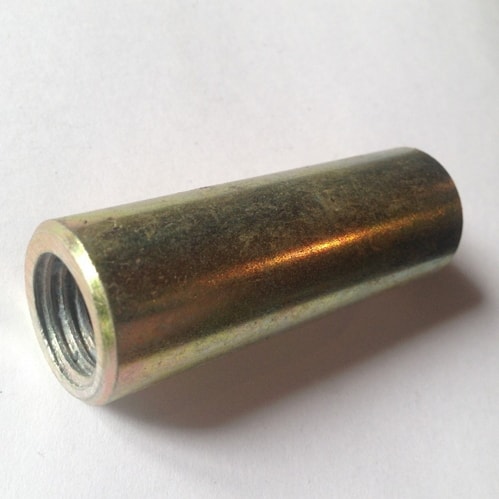

Для монтажа заземлителя необходима головка забивочная в количестве 2 шт., а так же использование отбойного молотка с энергией удара не менее 11 Дж либо ручного приспособления.
Молниезащита внутри частного дома
Внешняя молниезащита, состоящая из системы молниеприемников и токоотводов предохраняет частный дом от последствий прямого удара в него молнии и прежде всего от возникновения пожара. Однако подобная защита не гарантирует полной безопасности бытовой электронной аппаратуре и технике, находящейся в доме. И это несмотря на то, что данная техника защищена автоматическими выключателями от коротких замыканий и перегрузок.
Иногда, в результате прямого удара молнии в местные электросети даже, удаленные от частного дома на несколько километров, в его электропроводке может возникнуть кратковременное импульсное напряжение, многократно превышающее номинал. В подобных случаях вся электроника и бытовая техника может выйти из строя и не подлежать восстановлению. В связи с данными обстоятельствами, во избежание подобных негативных последствий дополнительно ко внешней молниезащите рекомендуется так же использовать внутреннюю молниезащиту частного дома или использовать устройства защиты от импульсных перенапряжений (УЗИП).
Принцип работы УЗИП - устройств защиты от импульсных перенапряжений
Устройства защиты от импульсных перенапряжений предназначены для электроустановок напряжением до 1 кВ частного дома. Независимо от класса, они имеют одинаковые конструктивные элементы и отличаются только техническими характеристиками. Основными деталями служат неподвижное основание и съемный модуль. Крепление прибора, рассчитанное под DIN-рейку, расположено на основании, в задней части корпуса.

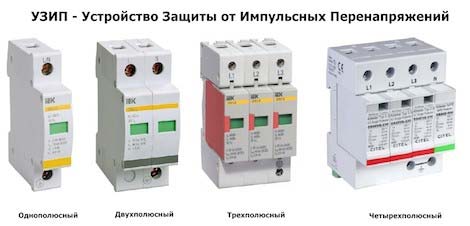

Ножевые контакты съемного модуля вставляются в основание, что дает возможность легко заменять неисправные элементы. Такими элементами являются варисторы и различные типы разрядников. Конструкция устройства бывает с одним, двумя или тремя полюсами, в зависимости от количества проводников в данной электросети. В некоторых моделях установлены индикаторы, реагирующие на срабатывание. Они предназначены для визуального определения работоспособности. Некоторые виды дорогостоящих УЗИП оборудуются тепловыми расцепителями, препятствующими продолжительному течению токов, способных вызвать перегревание нелинейных деталей.
Принцип функционирования устройств, защищающих от импульсных перенапряжений точно такой же, как у ограничителей перенапряжения. Его основой является нелинейная вольтамперная составляющая элемента, используемого для защиты. Этот показатель обязательно учитывается при составлении проекта на защиту сетей частного дома до 1 кВ от перенапряжения. В свою очередь, защитные качества УЗИП разделяются на три ступени, каждая из которых реагирует на обозначенные импульсные токи и другие параметры:
1-й класс. Такая аппаратура используется в качестве вводных устройств и устанавливается на входе дома. Они служат первоначальной ступенью защиты от перенапряжений, функционируют в наиболее тяжелых и сложных условиях. Выдерживают импульсные токи в пределах 25-100 кА.
2-й класс. Применяются при распределении сетей и защищают от излишних напряжений, связанных с переходными процессами. Относятся ко второй ступени и могут работать с импульсными токами в диапазоне 15-20 кА.
3-й класс. Защищает электросети от проявлений остаточного характера, связанных с перенапряжением. Устанавливается после приборов 1 и 2 классов рядом с защищаемым оборудованием, применяется в виде фильтрующего элемента для высокочастотных помех. К устройствам 3-го класса можно так же отнести различные стабилизаторы напряжения с функцией аварийного отключения, сетевые фильтры и т.д.
Основные типы защитных устройств
Кроме классификации по степени защиты, существует разделение на типы, где учитываются конструктивные особенности и принцип работы тех или иных приборов.
Кроме классификации по степени защиты, существует разделение на типы, где учитываются конструктивные особенности и принцип работы тех или иных приборов. Как уже отмечалось, основой УЗИП являются варисторы со специфическими вольтамперными характеристиками. Они изготавливаются на основе оксида цинка и соединений других металлов, в результате образуется сборка с р-n-переходом (р-n-переход или электронно-дырочный переход— область соприкосновения двух полупроводников с разными типами проводимости— дырочной (p, от англ. positive— положительная) и электронной (n, от англ. negative— отрицательная).
Электрические процессы вp-n-переходах являются основой работы полупроводниковых приборов с нелинейной вольт-амперной характеристикой (диодов, транзисторов и других). При напряжении электрической сети номинального значения, ток варистора будет иметь почти нулевые показатели. В случае появления аномально высокого напряжения, ток на р-п-переходе начинает очень быстро расти, в результате напряжение снижается до номинала. На следующем этапе варисторный элемент вновь находится в непроводящем состоянии и не оказывает какого-либо воздействия на функционирование прибора.

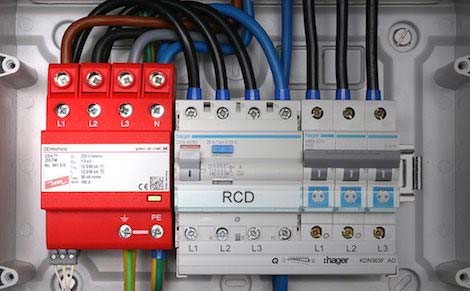

Как подключить УЗИП
Перед установкой УЗИП в вводное устройство электроэнергии частного дома необходимо обязательно выполнить защитное заземление с сопротивлением растекания тока не выше 10 Ом, так как иначе вся схема подключения теряет смысл. Защитить электросети от слишком высокого напряжения можно лишь путем преднамеренного соединения специальных деталей с нелинейными вольтамперными характеристиками и заземляющего устройства с низким сопротивлением. Если устройство защиты от импульсных перенапряжений – УЗИП будет использоваться вместе с электроустановками, рассчитанными на напряжение до 1 кВ, в этом случае должен использоваться проводник заземления РЕ, обладающий нормируемым, то есть постоянным сопротивлением, не зависящим от изменений климата.
Следует помнить, что зависимость заземления от климата пропадает при использовании вертикального заземлителя глубиной более 10 метров. Специалисты рекомендуют дополнительно обеспечивать защиту УЗИП разных классов с помощью трехступенчатой защиты, когда между устройствами соблюдается определенное расстояние. Между 1 и 2 классом минимальное расстояние составляет 15 м и определяется длиной проводов. Это обеспечивает селективность и надежное гашение всех токовых возмущений. Между аппаратами 2 и 3 классов следует оставлять 5 метров.
