Прокладка сигнально-локализационной ленты с установкой столбиков

Порядок действий по прокладке сигнально-локализационной ленты с установкой столбиков при строительстве волоконно-оптической линии связи.

  1. Для начала работ нам понадобятся три вещи: столбик указательно-измерительный, сигнально-локализационная лента и кабелеукладчик, прокладывающий новую линию связи.

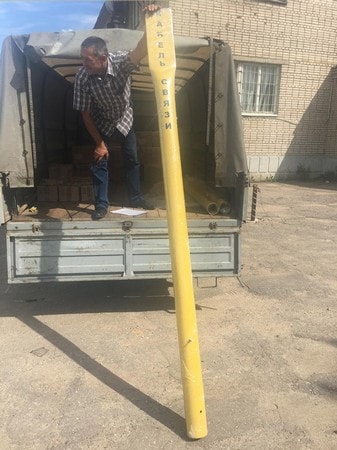

  2. Столбик указательно-измерительный для оптического кабеля связи

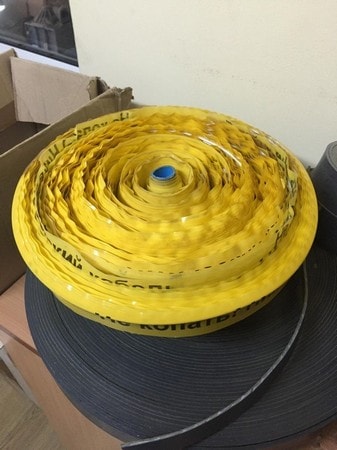

    Лента сигнально-локализационная для оптического кабеля связи

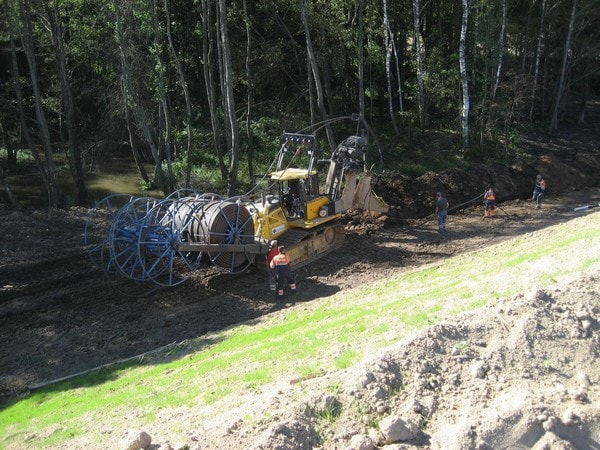

    Кабелеукладчик

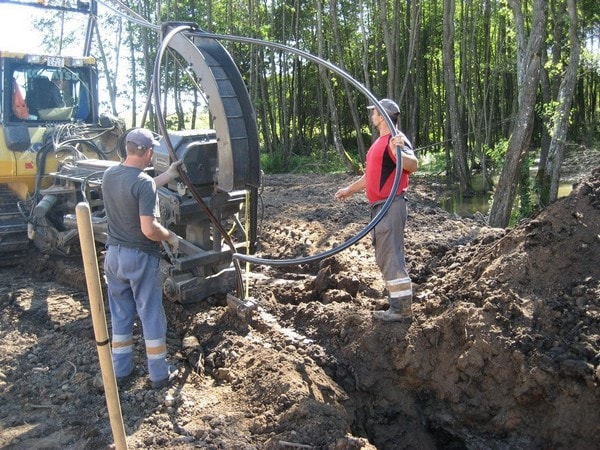

  3. Сигнально-локализационная лента укладывается в траншею кабелеукладчиком одновременно с оптическим кабелем либо с защитной трубой для оптического кабеля, располагаясь над ними по их оси.
    Прокладка сигнально-локализационной ленты с установкой столбиков
  4. Проводник сигнально-локализационной ленты подключается к соединительной арматуре внутри столбика, а сам столбик устанавливается над кабельной трассой.

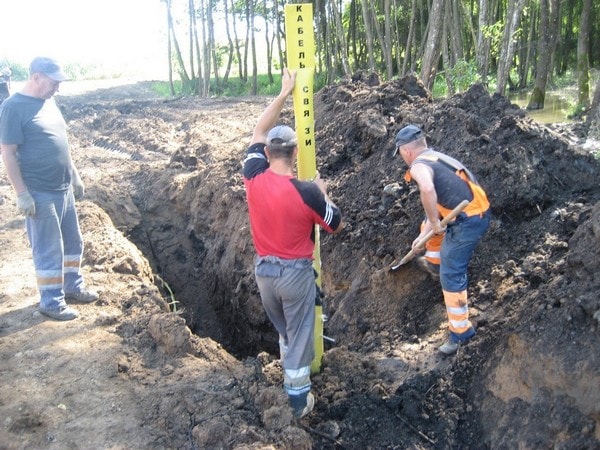

    Установка столбика

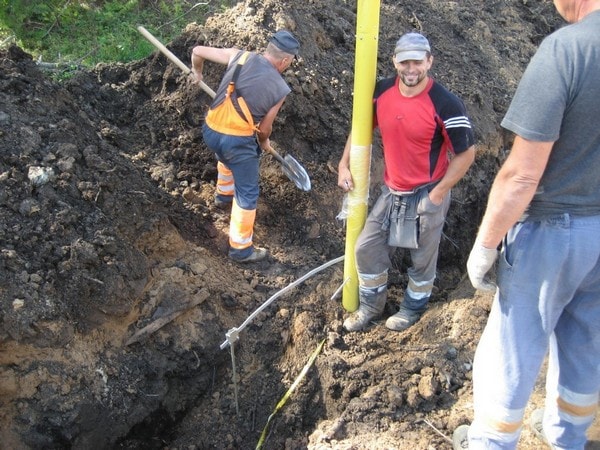

  5. Проводник сигнально-локализационной ленты должен быть надежно заземлен.
    Проводник сигнально-локализационной ленты должен быть заземлен

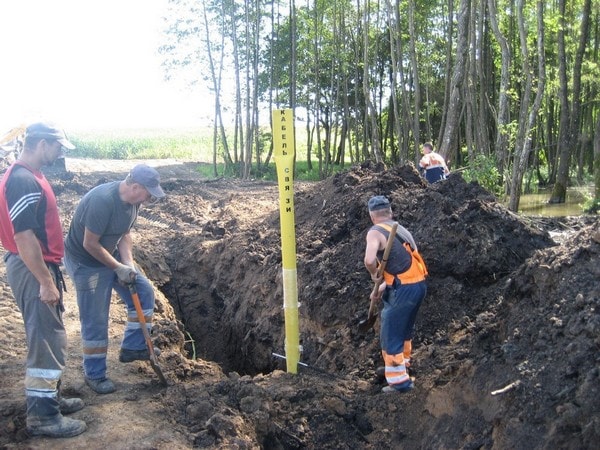

  6. Столбик необходимо закрепить в траншее с помощью стальной арматуры и присыпать внизу его основание грунтом.
    Закрепление столбика с помощью металлической арматуры и его засыпка

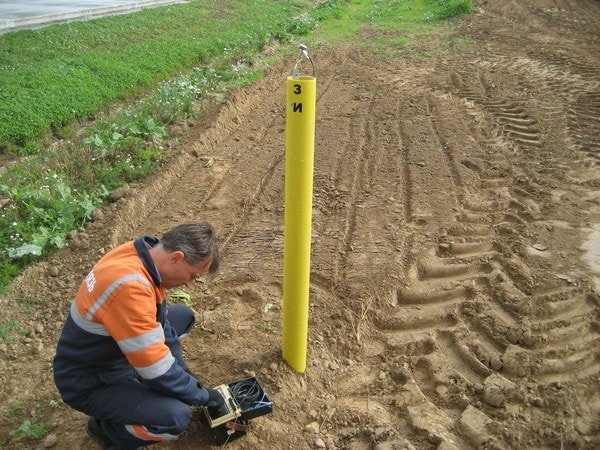

  7. Необходимо провести замеры сопротивления растекания тока заземлителя столбика.
    Измерение сопротивления растекания тока заземлителя столбика

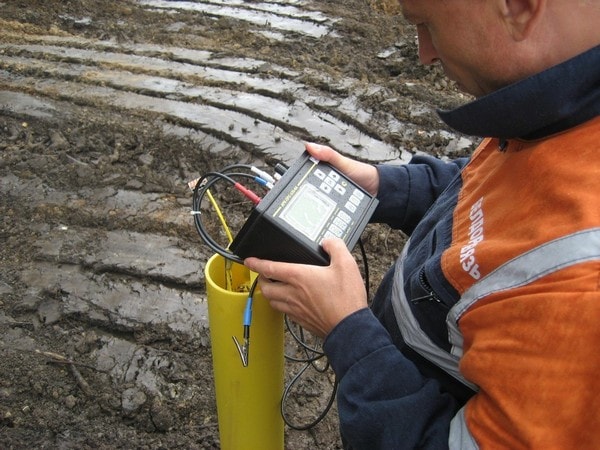

  8. Измерить сопротивление изоляции проводника сигнально-локализационной ленты.
    Измерение сопротивления изоляции проводника сигнально-локализационной ленты

Выполнив все эти действия, строителям можно быть уверенными, что передаваемая для эксплуатации новая линия связи полностью обеспечена протестированными средствами для ее возможного поиска в будущем.
