Защитное заземление электроустановок
Защитное заземление используется для снижения до безопасного уровня напряжения на металлических элементах оборудования, которые не находятся под напряжением, но могут оказаться под напряжением из-за нарушения изоляции электрической системы. При возникновении короткого замыкания на корпус у заземленного оборудования защитное заземление снижает как напряжение прикосновения, так и ток, проходящий через человека, который прикоснется к электроустановке.
Правила заземления электроустановок
Цель заземления — сделать работу электрических систем безопасной, путем соединения их металлических корпусов и шасси часть с так называемой «землей». Это минимизирует вред, который может быть причинен людям, если внешний корпус или любой другой элемент установки внезапно испытает электрический заряд. Эффективность заземляющего устройства определяется его сопротивлением: чем более низкий уровень сопротивления заземления, тем лучше защита.
Заземление можно разделить на два компонента — заземлитель и проводники, которые обеспечивают связь с заземляемым объектом. Защитное заземление особенно часто используется в трехфазных сетях, где нейтральные провода изолированы.

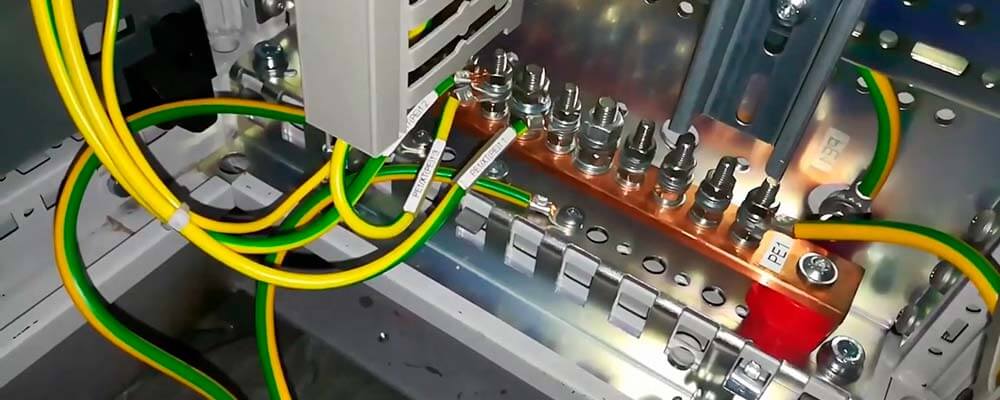

Каждый корпус электроустановки должен быть обязательно подключен к заземляющему устройству или заземляющему проводнику через выделенную ответвляющуюся цепь. Не допускается последовательное соединение нескольких электроустановок через один заземляющий проводник.
Узнать стоимость комплекта заземления
Естественные заземлители
Заземлители, являющиеся частью системы заземления, могут быть как искусственными, так и естественными. К естественным заземлителям относятся:
- металлические и железобетонные конструкции зданий и других сооружений, контактирующие с землей;
- металлические трубы заглубленных водопроводов
- выполненные из свинца оболочки подземных кабельных линий;
- другие металлические конструкции, размещенные под землей.
Категорически запрещено подключения заземляющих проводников к трубопроводам, используемым для транспортировки легковоспламеняющихся жидкостей, газов и смесей, которые являются горючими или взрывоопасными. Также недопустимо подключение заземления к трубопроводам канализации и центрального отопления либо к алюминиевым оболочкам кабелей, которые будут использоваться в качестве заземлителей.
Искусственные заземлители
В качестве искусственных заземлителей наиболее широко применяются:
- омедненные или оцинкованные стальные штыри;
- пластины заземляющие, выполненные из листового металла;
- пластины решетчатые, изготовленные из металлической полосы.
Благодаря своим характеристикам, пластины заземляющие и пластины решетчатые особенно эффективны при заземлении электрооборудования работающего под высоким напряжением и линий электропередачи.
