Особенности проектирования и устройства молниезащиты складов

Современные логистические центры представляют собой масштабные объекты с протяженной кровлей, стеллажными системами и сложной IT-инфраструктурой. Обеспечение безопасности таких объектов требует комплексного инженерного подхода, где ключевую роль играет профессиональная молниезащита складов. Крупные площади хранения и обилие металлических коммуникаций делают подобные сооружения уязвимыми для прямых ударов атмосферного электричества и вторичных электромагнитных импульсов.

Именно поэтому современная молниезащита складских комплексов в Республике Беларусь разрабатывается на основе строгой. оценки рисков и актуальных нормативных требований. Пренебрежение проектированием защитных контуров чревато серьезными авариями: от сбоев в системах управления и выхода из строя дорогостоящего оборудования до масштабных пожаров. Качественный проект охватывает как внешние системы перехвата разряда, так и внутренние устройства защиты от перенапряжений, гарантируя непрерывность бизнес-процессов и сохранность материальных ценностей.

Нормативно-правовая база и оценка рисков для складских объектов

Проектирование систем защиты на логистических объектах в Республике Беларусь опирается на строительные нормы СН 4.04.03-2020 «Молниезащита зданий, сооружений и инженерных коммуникаций». Главная особенность складских комплексов заключается в их масштабности и разнородности хранимых материальных ценностей, поэтому перед началом инженерных изысканий в обязательном порядке выполняется оценка рисков.

Все складские сооружения по назначению и степени опасности можно разделить на две основные категории:

1. Склады общего назначения, предназначенные для хранения стандартной упакованной продукции, продовольственных и непродовольственных товаров без повышенного класса пожароопасности.
2. Объекты с повышенной взрыво и пожароопасностью, куда относятся склады горюче-смазочных материалов, лакокрасочных изделий, баллонов со сжатым газом, а также зернохранилища и элеваторы.

На основе расчета рисков для каждого конкретного объекта инженеры определяют требуемый уровень молниезащиты (LPL от I до IV). Выбор конкретного класса зависит от вероятности ущерба для людей, прерывания работы логистического центра и уничтожения материальных ценностей.

Для складов с повышенной опасностью и критически важных распределительных узлов назначаются более высокие уровни защиты (I или II), которые требуют уменьшения шага ячейки молниеприемной сетки и сокращения расстояния между токоотводами. Для стандартных складских ангаров, как правило, рассчитываются III или IV уровни.

Корректное определение класса защиты на начальном этапе гарантирует успешное прохождение государственной строительной экспертизы в Беларуси и согласование проекта с органами Энергонадзора, исключая как уязвимость объекта, так и неоправданное удорожание монтажа.

Особенности конструкций складов и выбор элементов внешней молниезащиты

Современные логистические комплексы возводятся по быстровозводимым каркасным технологиям, что накладывает специфический отпечаток на устройство внешней молниезащиты. Огромные площади кровли, применение облегченных ограждающих конструкций и обилие инженерного оборудования диктуют строгие правила монтажа защитных элементов.

При выборе конструктивных решений важно учитывать следующие нюансы:

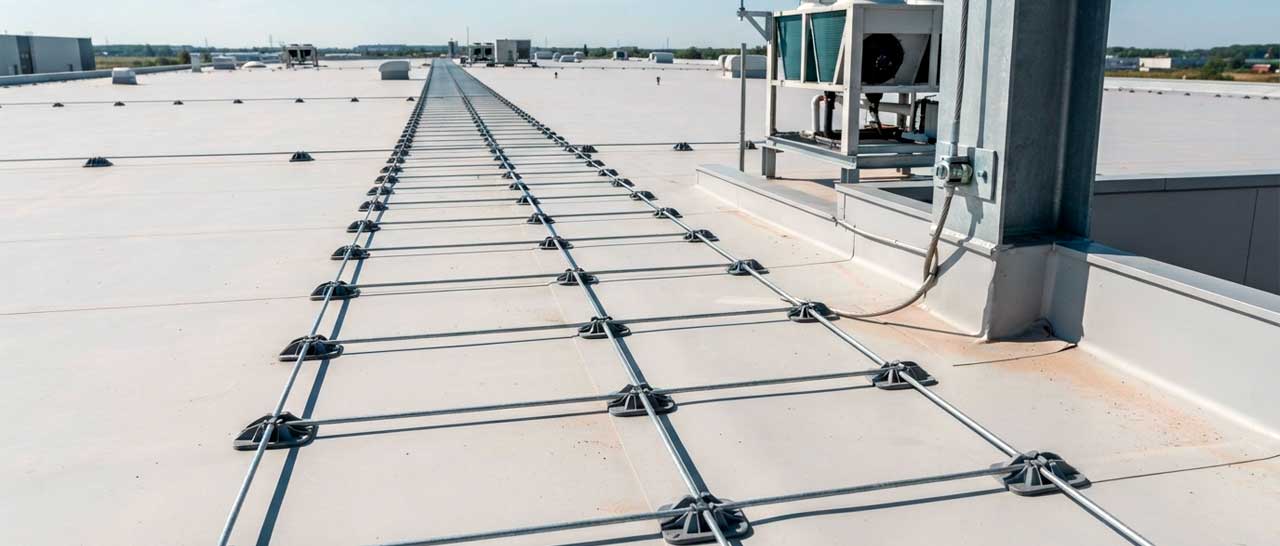

• Кровельные покрытия. Большинство складов имеют мембранные или рулонные кровли по профилированному листу. В таких случаях сетка молниеприемника монтируется на специальных пластиковых держателях, исключающих механическое повреждение гидроизоляционного слоя и риск прожога покрытия при прохождении токов молнии.
• Металлокаркас. Несущие металлические колонны склада эффективно работают в качестве естественных токоотводов. Использование каркаса позволяет существенно сократить затраты на покупку материалов, однако требует обязательного контроля надежности электрических соединений между всеми элементами конструкций.
• Инженерное оборудование. Промышленные вентиляторы, чиллеры и системы дымоудаления на крыше являются возвышающимися элементами. Они создают зоны риска, поэтому требуют дополнительной установки стержневых молниеприемников, которые предотвращают прямое попадание разряда в чувствительные узлы оборудования.
• Сэндвич-панели. Металлические облицовки стен и кровельных сегментов должны иметь надежный электрический контакт с несущим каркасом здания для обеспечения единого потенциала всей оболочки.

Выбор конкретных элементов молниезащиты зависит от архитектурных особенностей здания, но в любом случае проект должен обеспечивать защиту не только самого контура, но и зон расположения коммуникаций. Правильное сочетание естественных проводников и установленных молниеприемников позволяет создать надежный защитный барьер, не перегружая при этом кровлю избыточным весом конструкций.

Заземляющие устройства и уравнивание потенциалов на складе

Безопасное рассеивание токов молнии в грунт невозможно без надежной системы заземления. Для крупных складских комплексов характерна большая протяженность периметра, поэтому устройство контура требует инженерного расчета с учетом удельного сопротивления грунта на участке.

Конструкция заземления и внутренних защитных связей строится на нескольких ключевых принципах:

• Периметральный контур заземления. Вокруг здания склада монтируется внешний контур, который объединяет электроды в единую систему. Требования к сопротивлению растеканию тока молнии увязываются с общим контуром защитного и рабочего заземления электроустановок объекта.
• Модульно-штыревые системы. В условиях стесненной прискладской территории или сложного грунта активно применяются глубокие вертикальные электроды из оцинкованной или омедненной стали, позволяющие добиться требуемого сопротивления без масштабных земляных работ.

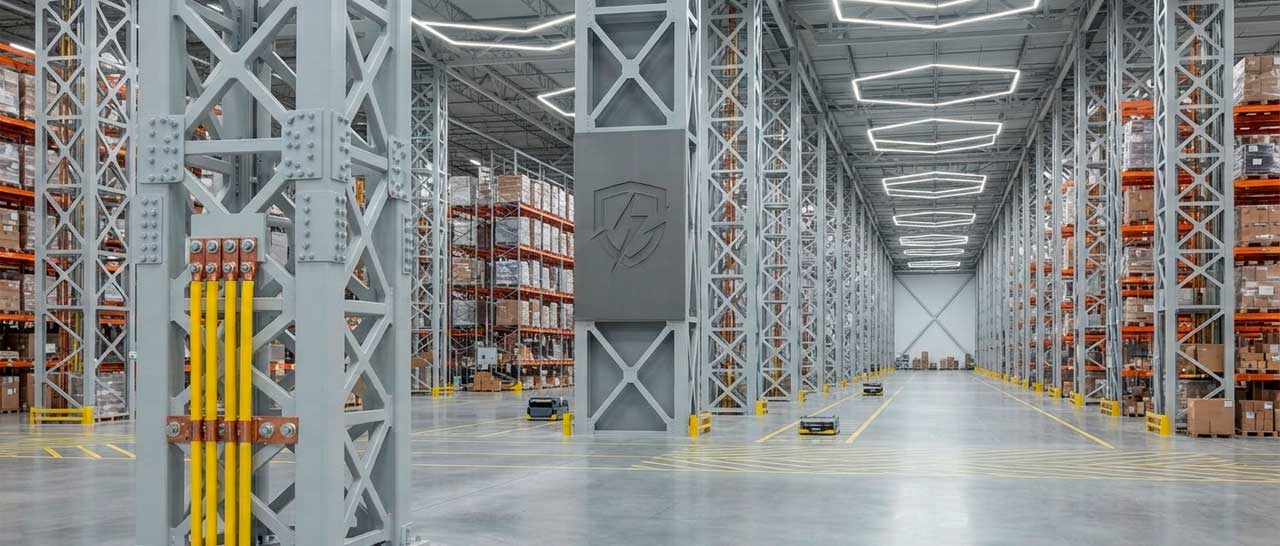

• Система уравнивания потенциалов (СУП). Для предотвращения опасных разностей потенциалов внутри склада к общему контуру в обязательном порядке подключаются металлические стеллажи, рамные конструкции ворот, подкрановые пути и все инженерные коммуникации.

Правильное выполнение уравнивания потенциалов исключает риск возникновения шагового напряжения или боковых искровых разрядов внутри помещений, что критически важно для безопасности персонала и сохранности продукции.

Внутренняя молниезащита

Внешний контур и заземление принимают на себя основной удар стихии, однако часть электромагнитной энергии проникает внутрь здания через силовые кабели и линии связи. Современные логистические центры насыщены чувствительной аппаратурой: особую уязвимость демонстрируют серверные узлы, системы управления складом (WMS) и периметры видеонаблюдения. Выход из строя этих элементов способен полностью парализовать работу крупного распределительного центра.

Для защиты внутреннего оборудования применяется многоступенчатая схема устройств защиты от импульсных перенапряжений:

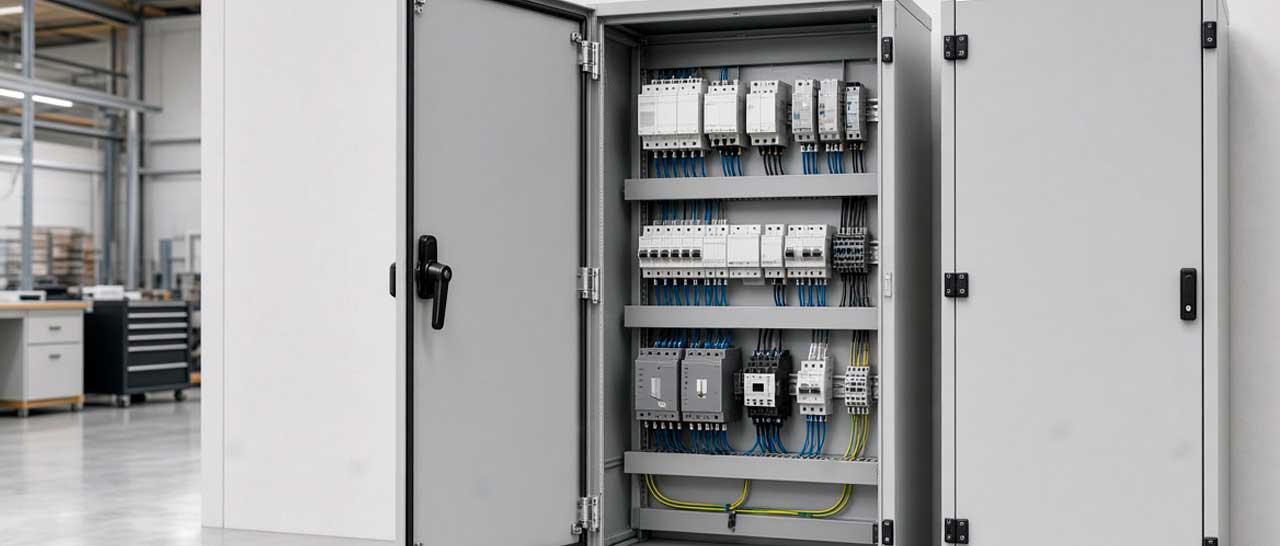

• Каскадная защита. Установка защитных модулей строится по принципу последовательного снижения энергии импульса. На вводе в главный распределительный щит (ГРЩ) монтируются УЗИП класса I, способные выдержать частичные токи прямого удара молнии.
• Промежуточные распределительные щиты. В локальных щитах устанавливаются УЗИП класса II, которые гасят остаточную энергию, распространяющуюся по длинным кабельным трассам внутри протяженного здания.
• Защита конечного оборудования. Непосредственно у серверных стоек, контроллеров и распределительных коробок монтируются УЗИП класса III для подавления остаточных помех.
• Слаботочные линии. Отдельное внимание уделяется защите Ethernet-кабелей и интерфейсов датчиков, проложенных по территории крупных складских комплексов, где высок риск возникновения индуктивных наводок.

Грамотное проектирование внутренней защиты исключает выгорание плат управления и потерю критически важных данных, гарантируя непрерывность бизнес-процессов.

Типичные ошибки при проектировании и монтаже молниезащиты складов

Даже наличие качественных материалов не гарантирует безопасность объекта, если на этапе проектирования или монтажа были допущены грубые инженерные ошибки. Для масштабных складских комплексов характерны специфические просчеты, способные свести на нет всю эффективность защитных мероприятий.

Наиболее часто на практике встречаются следующие нарушения:

1. Экономия на шаге молниеприемной сетки. Увеличение ячейки на кровле большой площади в попытке снизить сметную стоимость приводит к тому, что часть кровельного пространства остается уязвимой для прямых ударов молнии.
2. Нарушение электрической непрерывности. Отсутствие надежных переходных контактов между металлическим каркасом здания и элементами сэндвич-панелей препятствует безопасному растеканию токов.
3. Ошибки при монтаже УЗИП. Слишком длинные провода подключения защитных модулей или неправильный выбор класса устройств резко снижают эффективность подавления импульсных перенапряжений.
4. Игнорирование инженерных коммуникаций. Забытые кабельные эстакады, наружные линии связи и металлические трубы котельных часто становятся проводниками опасных потенциалов внутрь объекта.

Своевременное выявление и исправление данных недочетов на стадии разработки проекта позволяет избежать серьезных аварий и претензий со стороны контролирующих органов во время ввода склада в эксплуатацию.

• 1
  Экономия на шаге молниеприемной сетки. Увеличение ячейки на кровле большой площади в попытке снизить сметную стоимость приводит к тому, что часть кровельного пространства остается уязвимой для прямых ударов молнии.
• 2
  Нарушение электрической непрерывности. Отсутствие надежных переходных контактов между металлическим каркасом здания и элементами сэндвич-панелей препятствует безопасному растеканию токов.
• 3
  Ошибки при монтаже УЗИП. Слишком длинные провода подключения защитных модулей или неправильный выбор класса устройств резко снижают эффективность подавления импульсных перенапряжений.
• 4
  Игнорирование инженерных коммуникаций. Забытые кабельные эстакады, наружные линии связи и металлические трубы котельных часто становятся проводниками опасных потенциалов внутрь объекта.
