Кратко о ЛЗС: всего лишь цифры и факты
В Беларуси энергетики в начале 2000-х начали решать задачу создания эффективной защиты для кабеля и одновременно менее затратной, чем кирпич и бетонные плиты. Вот что из этого получилось.
Область применения ленты защитно-сигнальной (далее ЛЗС): Лента ЛЗС может применяться для защиты от механических повреждений кабельных линий напряжением до 35 кВ. Лента предназначена в том числе, для защиты кабельных линий, питающих электроприемники 1-ой категории, для прокладки над кабельными муфтами, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5-ти метров.
Основные регламентирующие применение ЛЗС документы: Согласованные ГПО «Белэнерго» ТУ BY 101333870.002-2009 «Лента защитно-сигнальная серии ЛЗС» на ее производство , Указание №26 ГПО «Белэнерго» от 5 августа 2013 года «О расширении области применения ленты защитно-сигнальной.», согласующие применение ЛЗС письма : Минстройархитектуры РБ, Главгосстройэкспертизы РБ, РУП «Белтелеком», Министерства жилищно-коммунального хозяйства РБ и других организаций.
В Российской Федерации ЛЗС получило сертификат соответствия на заявляемые параметры и свойства рекомендована к применению разработчиком ПУЭ институтом НИПИ «Тяжпромэлектропроект» г. Москва, институтом «Трансэлектропроект» ф-ла ОАО «Росжелдорпроект» г. Москва, не возражает против применения ЛЗС Федеральная служба РФ по технологическому надзору. Статья о ЛЗС вышла в информационном сборнике ассоциации «Росэлектромонтаж» выпуск 2-ой г. Москва за 2013 год.
Основные потребители и лоббисты ЛЗС: Предприятия гражданского и промышленного строительства, энергетики, транспорта и связи.
Количество потребителей: За 7 лет с 2009 года по 2016 год реализации на рынке Республики Беларусь более 500 потребителей выбрали ЛЗС в качестве защиты КЛ, 50 потребителей получили скидку за пересогласование замены в проекте КЛ кирпича на ЛЗС. Начиная с 2012 года география использования ЛЗС стала расширяться, ее начали использовать в России, Украине, Казахстане, Киргизстане.
Свойства ЛЗС по выдерживаемым нагрузкам: При перехлесте ленты ЛЗС через ковш экскаватора на базе МТЗ 82 при вылете его стрелы более чем на 1,5 метра ленту ЛЗС порвать становиться сложнее, чем опрокинуть экскаватор. То же самое должно подтверждаться лабораторными испытаниями. При попытке пробить ЛЗС ломом, киркой или лопатой происходит их «увязание» в ленте, а энергия их удара рассеивается.
Стоимость работ: Стоимость работ по укладке ЛЗС над кабелем в 25 раз меньше стоимости работ по укладке над кабелем кирпича.

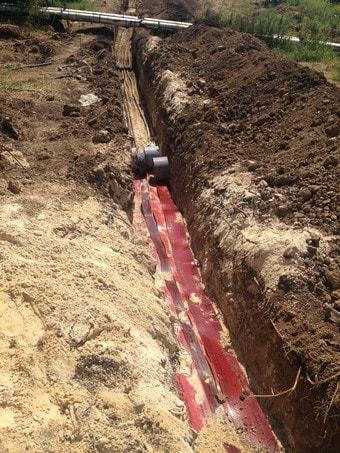

Количество рабочих и скорость для выполнения работ: Для защиты подземного кабеля с помощью ЛЗС требуется труд не более 2-х рабочих со скоростью укладки до 5-ти км в день.

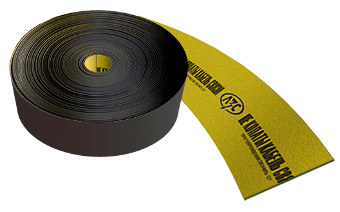

Логистика: Автомобиль «Газель» грузоподъемностью 1,5 тонны может перевезти 4286 метров погонных ЛЗС размером 125*3,5 мм для защиты одного кабеля. В то же время кирпича для защиты кабеля той же длины необходимо 17143 штуки общим весом 63 тонны 429 килограммов, для перевозки которого потребуется 42 автомобиля «Газель» или один грузовой железнодорожный вагон. Подъемный кран и погрузчик для погрузочно-разгрузочных работ для ЛЗС не требуется.
Экономическая целесообразность применения ЛЗС для Белорусской энергосистемы:От 5 до 10 млн. $ - ежегодная экономия белорусской энергосистемы при замене кирпича на ЛЗС.
Экономическая целесообразность применения ЛЗС по сравнению с бетонными плитами для отрасли связи: Зашита ЛЗС оптического кабеля связи сокращает стоимость его прокладки от 27 до 60%.

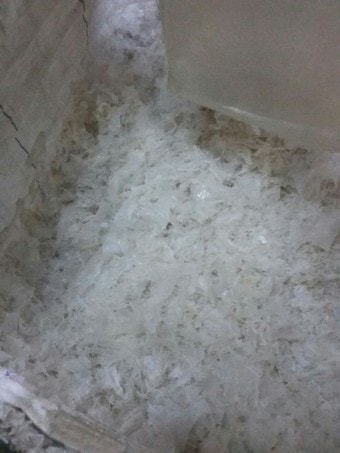

Берегитесь подделок: 3.5 мм - только такая толщина позволит надежно защитить кабель. При заявленной ширине и длине ЛЗС невозможно отклонение данных параметров в меньшую сторону. Сырье для производства ЛЗС полиэтилен высокого давления либо его отходы. Сырье из отходов должно сортироваться и очищаться от посторонних примесей. Плотность сырья, размеры ленты по ширине, длине и толщине и вес ее рулона являются взаимозависимыми параметрами. Производитель должен производить приемо-сдаточные испытания ЛЗС на каждую выпускаемую партию. Периодические испытания. Проводятся в лабораториях и подтверждаются протоколами;

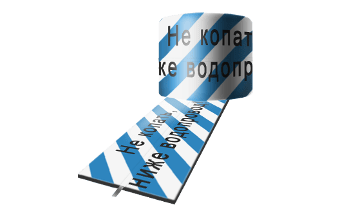

Расширение области применения ЛЗС: лента ЛЗС пока незначительно используется на линиях связи и пока совершенно не используется, не смотря на необходимость, на водопроводах, топливопроводах, газопроводах.
Управляющий ООО «ИнтербелтрейдЭнерго» Ерусланов Владислав Леонардович.
