Молниезащита антенн - варианты

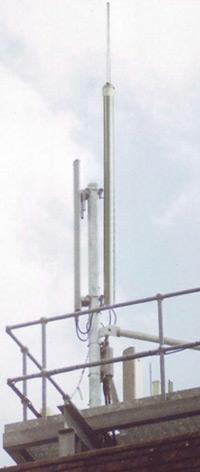

az1Стандартные способы молниезащиты предусматривают соединение всех металлических частей строения между собой для снижения разницы потенциалов. Это позволяет исключить возможное опасное искрообразование. Данное решение обеспечивает безопасность людей и защиту объекта от взрывов, пожаров и разрушений при воздействии молнии.

Теле- и спутниковые антенны, антенны связи и передачи данных, системы кондиционирования и другое электротехническое оборудование при таком решении остаются уязвимыми к воздействиям молнии. При этом для защиты оборудования необходимо исключить возможность наведения потенциала на корпус. Международные стандарты, в частности МЭК 62305, рекомендует применение электрически изолированной системы молниезащиты от оборудования.

Традиционным способом добиться безопасного расстояния было установка изолированных дистанционных кронштейнов длиной до 1000мм между токоотводом и оборудованием. Однако их применение ограничивается высокой стоимостью, сложностью монтажа, и на высотных объектах и мачтах их применение не всегда является экономически и технически обоснованным решением.

Компанией ERICO®, имеющей 25 летний опыт разработки и применения молниезащитных систем, был разработан изолированный токоотвод ERITECH®, позволяющий решить данную проблему.

Преимущество данного токоотвода заключается в том, что он может быть установлен непосредственно на мачте или строении, обеспечивая безопасное расстояние соответствующее воздушной изоляции равной 1000мм.

Эффективность разработанного компанией ERICO® изолированного токоотвода, была подтверждена многолетним опытом эксплуатации на тысячах объектов по всему миру. Для реализации этой системы используются полупроводниковые внешние оболочки, предотвращающие пробой кабеля, при этом соединение со строением осуществляется через промежуточные опоры токоотвода.

Изолированный токоотвод разработан, испытан и эксплуатируется согласно требованиям стандартов молниезащиты МЭК 62305.

az2
az3
az3

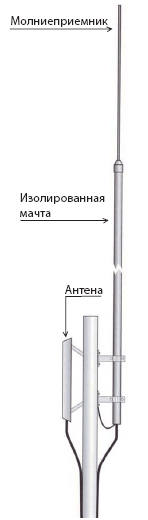

Система изолированного токоотвода ERICO® оснащается обычным молниеприемником, который смонтирован на пластмассовой мачте, усиленной стекловолокном. Находящийся внутри мачты изолированный токоотвод соединен с молниеприемником. Мачта обладает естественными изоляционными свойствами, высокой прочностью и небольшим весом, что уменьшает механические нагрузки на мачту.

az5az6

Проектирование и эксплуатация

az7Состав и принцип работы системы изолированного токоотвода ERITECH®  основан на требованиях МЭК 62305-3 (Молниезащита - Часть 3.Физические повреждения сооружений и угрозы жизни и здоровью человека). Проектирование системы молниезащиты на основе изолированного токоотвода ERITECH®  должно включать следующие этапы:

1 этап. Определение необходимой высоты молниеприемника, обеспечивающей защиту объекта в соответствии с Методом Защитного Угла по МЭК 62305.

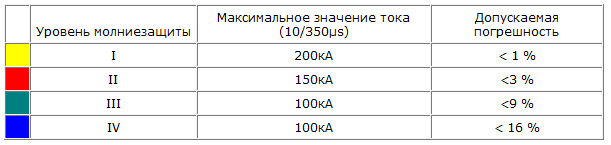

Уровень молниезащиты может быть определен согласно параметрам Оценки Риска по МЭК 62035-2, либо выбирается 1й уровень молниезащиты для обеспечения максимальный защиты здания или сооружения.

Используя эту информацию, проектировщик должен определить необходимую минимальную высоту молниеприемника над верхней точкой защищаемой мачты или объекта. (Примечание: Изолированный токоотвод ERITECH® размещается на высоте минимум 2 метра над объектом).

2 этап. Определение высоты молниеприемника и подбор подходящего уровня молниезащиты соответствующего изоляционному расстоянию (МЭК 62305-3 параграф 6.3) не превышающему 1000 мм. (см. стр. 5)

3 этап. Подбор соответствующих комплектующих для монтажа системы изолированного токоотвода ERITECH® из каталога ERICO. Определение требований к установке оборудования и проектирование подключения к заземляющему устройству или молниезащитной системе.

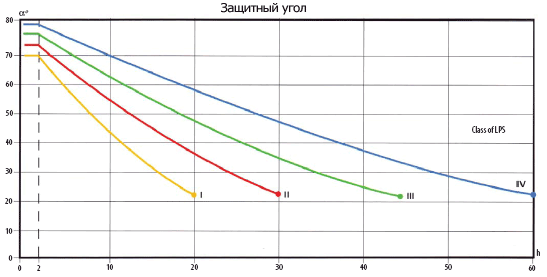

МЭК 62305, часть3. Выбор защитного угла

az8

МЭК 62305 Электрическая Изоляция и Безопасное Расстояние

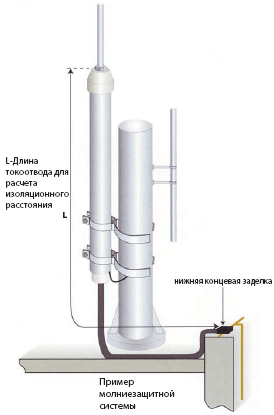

az9Электрическая изоляция между молниеприемником или токоотводом и защищаемыми внутренними или наружными металлическими и электрическими частями, может быть обеспечена необходимым безопасным расстоянием s между этими элементами, которое определяется по формуле:

az26

МЭК 62305-3 Раздел 6.3, формула 4

Где:

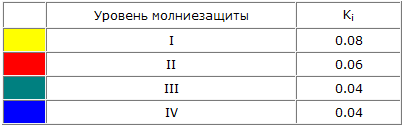

Ki - зависит от выбранного уровня молниезащиты

(см. таблицу)

Kc – зависит от тока молнии, протекающего по токоотводу (kc = 1 для одиночного токоотвода)

Km –зависит от электрического сопротивления изоляционного материала (k = 1 для воздуха)

l - длина [м], токоотвода от точки определения наименьшего допустимого расстояния до ближайшей точки уравнивания потенциалов (т.е. как правило до нижней концевой заделки)

tab2

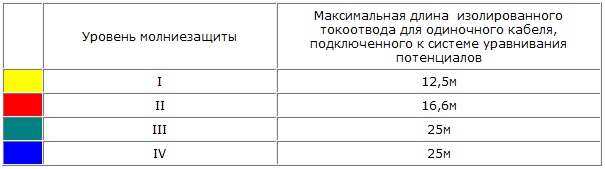

Изолированный токоотвод ISODC обеспечивает безопасное расстояние, соответствующее безопасному расстоянию равному 1000 мм. Ниже приведена таблица, по которой возможно выбрать максимальную длину одиночного токоотвода, нижняя часть которого, подключена к системе уравнивания потенциалов.

tab3

Максимальная длина изолированного токоотвода для одиночного кабеля, подключенного к системе уравнивания потенциалов

Адаптер ISODUALЕсли нижняя эквипотенциальная точка не связана со строением, как например, при подключении к изолированной кольцевой системе, то расстояние должно быть измерено до ближайшей эквипотенциальной точки

В случае если длина кабеля оказывается меньше рассчитанного безопасного расстояния, то возможно, применение двух параллельных токоотводов. Адаптер ISODUAL позволяет подключить к молниеприемнику второй изолированный токоотвод. Дополнительный токоотвод ISODC устанавливается снаружи  изолированной мачты и имеет внешнее покрытие устойчивое к воздействию ультрафиолетовых лучей.

Испытания и сертификация

az11

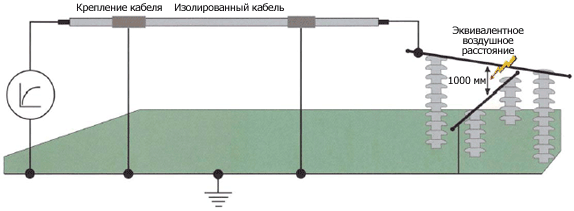

Испытания изолированного токоотвода ERITECH

az12Изолированная внешняя система молниезащиты подробно описана в стандарте МЭК 62305. Она основана на обеспечении необходимого воздушного зазора между неизолированным токоотводом и защищаемым объектом. Это расстояние называется «Безопасным расстоянием».

Изолированный токоотвод ERITECH® был успешно испытан в независимой лаборатории Института Прикладных Наук г.Киля, Германия, использовавшей распространенный метод испытаний "Zischank"*. При использовании данного метода кабель определенной длины испытывается при помощи импульсов высокого напряжения по отношению к воздушному зазору. Если параллельный воздушный зазор, в отличие от кабеля, многократно пробивается, то эквивалентное безопасное расстояние кабеля больше чем расстояние воздушного зазора.

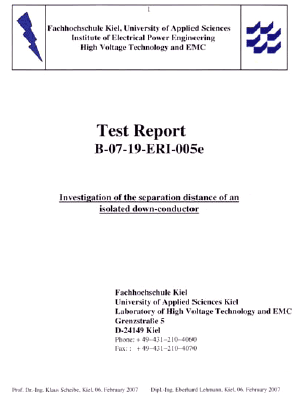

Телекоммуникационная башнПротокол испытаний изолированного токоотвода ERITECH

Все компоненты системы изолированных токоотводов ERITECH соответствуют требованиям МЭК 62305. Все сопутствующие продукты соответствуют стандартам EN 50164-1 и EN 50164-2.

Более подробно познакомиться с комплектацией изолированного молниеприемника возможно в каталоге компании "ERICO". Скачать каталог.
