    Щитовое оборудование

    ООО «ИНТЕРБЕЛТРЕЙД» предлагает щитовое оборудование

    • Шкафы, пункты распределительные, пульты управления: ШР, АВР, ПР, Я 5000 и другие.
    • Вводно-распределительные устройства: ВРУ.
    • Учетно-распределительные устройства: ЩУРн, ЩУРв, АС.
    • Комплектные распределительные устройства: КСО.
    • Щиты освещения: ЩО, ОЩВ, УОЩВ, ОП.
    • Этажные щитки: ЩЭ, ЩК.
    • Панели: УКН, ЩО-70.

    Наряду с типовыми решениями мы предлагаем потребителям изготовление шкафов, щитов, ящиков управления и автоматики по индивидуальным схемам в количестве от одной штуки. Скорость изготовления заказа от одной до двух недель.

    Панели распределительных щитов серии ЩО-70

    Панели распределительных щитов серии ЩО-70 предназначены для комплектования распределительных устройств напряжением 380/220В трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

    Hаспределительный щит серии ЩО-70

    Вводно-распределительные устройства серии ВРУ

    Панели вводно-распределительных устройств серий (ВРУ) преимущественно используются для приема и распределения электроэнергии в коммунальном хозяйстве, защиты оборудования от токов короткого замыкания и перегрузок в закрытых помещениях в сетях переменного тока напряжением 380/220 В, частотой 50 и 60 Гц, при температуре окружающей среды от +1° С до +35° С.

    Вводно-распределительное устройство серии ВРУ

    Шкафы распределительные серии ШР

    Распределительные силовые шкафы ШР-11 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 630 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями (ППН, ПН).

    Шкаф распределительный серии ШР

    Пункты распределения электрической энергии серии ПР11

    Пункты распределительные ПР11 предназначены для распределения электроэнергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц при перегрузках и коротких замыканиях, а также для нечастых (до 3-х включений в час) оперативных коммутаций электрических цепей и прямых пусков асинхронных двигателей.

    Пункт распределения электрической энергии серии ПР11

    Автоматические конденсаторные установки: напольного и настенного исполнения

    Автоматические конденсаторные установки настенного исполнения используются для компенсации коэффициента мощности на главных и групповых распределительных щитах. Компенсация коэффициента мощности означает, что можно избежать облагаемых поставщиками электроэнергии тарифов на реактивную мощность. Автоматические конденсаторные батареи состоят из регулятора коэффициента мощности, который обеспечивает соединение необходимой мощности конденсаторов с системой. Компоненты автоматических конденсаторных установок настенного исполнения (конденсаторные блоки, контакторы и предохранители) вмонтированы в компактные стальные корпусы. Когда номинальная мощность превышает более чем 100 квар, необходимо использовать автоматические конденсаторные батареи напольного типа. Для систем электроснабжения, где присутствуют гармоники, мы предлагаем компенсацию реактивной мощности с помощью автоматических конденсаторных батарей с блокирующими реакторами или фильтрами гармоник.

    Автоматическая конденсаторная установка

    Шкафы наружного освещения серии ШНО

    Шкафы наружного освещения ШНО предназначены для приема, учета и распределения электрической энергии, а также защиты электрических установок при перегрузках и коротких замыканиях в осветительных сетях переменного тока частотой 50 Гц напряжением 380/220 В с глухозаземленной нейтралью. ШНО применяются для автоматического управления освещением в вечернее и ночное время и предназначены для эксплуатации в помещениях и вне их.

    Шкаф наружного освещения серии ШНО

    Устройства автоматического ввода резерва (АВР)

    Устройство автоматического ввода резерва (АВР) предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания. АВР широко используются в системах электроснабжения на промышленных предприятиях, объектах связи и транспорта для обеспечения надежности электроснабжения потребителей 1-й и 2-й категории.

    Устройство автоматического ввода резерва (АВР)

    Нетиповые НКУ, шкафы КИПиА по индивидуальным схемам

    Предприятие изготавливает нетиповые НКУ, предназначенные для приема, распределения электроэнергии, управления, регулирования, автоматики, измерений, сигнализации и защиты оборудования, осуществляющего производство, передачу и использование электрической энергии по документации заказчика.

    Шкаф КИПиА

    РТЗО

    РТЗО (распределительное токовое задвижное оборудование) – это серия шкафов, которые используются совместно с электродвигателями, тепловыми или атомными станциями, предоставляя им нужное количество энергии и способствуя их управлению.

    Мы можем предложить целую серию шкафов РТЗО, в которую входит ряд блоков управления и оборудования ввода, необходимое для создания системы питания шкафов присоединений.

    Использовать шкафы серии рекомендуется для:

    • регулирующей арматуры мощностью до 10кВт или же блоков до 28 кВт;
    • электрических станций до 10 кВт.

    Особенности конструкции

    Все оборудование собирается по принципу модулей, что упрощает процесс соединения различных компонентов. Предусмотрена возможность использовать шкафы РТЗО в качестве отдельно стоящих конструкций, а также объединять их под общим щитом.

    РТЗО

    УКН - щит вводно-распределительный

    Щиты УКН используются для приема, распределения электроэнергии и защиты кабельных линий от перегрузок и коротких замыканий напряжением 0,4 кВ и частотой 50 Гц.

    УКН могут применяться в качестве в качестве главных распределительных щитов на объектах:

    • промышленные предприятия;
    • административные здания и сооружения;
    • в составе комплексных трансформаторных подстанций типа КТП;
     Щит вводно-распределительный УКН

    Щиты этажные ЩЭ

    Щиты этажные ЩЭ устанавливаются для учёта и распределения электрической энергии, защиты электрических сетей квартир от перегрузок и коротких замыканий. Конструкция щитов позволяет устанавливать любые счетчики. Монтаж оборудования в силовом отсеке выполняется согласно техническому заданию заказчика.

    Этажные щита оборудуются специальными клеммами, позволяющими выполнить подключение к магистральному кабелю без разрезания изоляции и жилы, что упрощает монтажные работы.

    Все части корпуса имеют клеммы заземления.

    В щитах со слаботочным отсеком монтируется аппаратура телевизионных, радиотрансляционных и телефонных сетей.

    Для обеспечения сохранности электротехнического оборудования отсеков учета, щиты имеют петли для навесного замка.

    Щит этажный ЩЭ

    Почему надо выбрать наше щитовое оборудование

    1. Толщина металла корпуса изделий 1,5-2мм.
    2. Применяемая в производстве фарнитура от ESSENTRA (MESAN) Справка: Компания «Essentra - Mesan» - европейский лидер - известный производитель промышленных замков, петель, уплотнителей и другой фурнитуры для производства щитового оборудования.

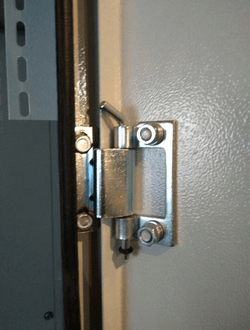

    3. Для дверей щитового оборудования используются только надежные металлические завесы.

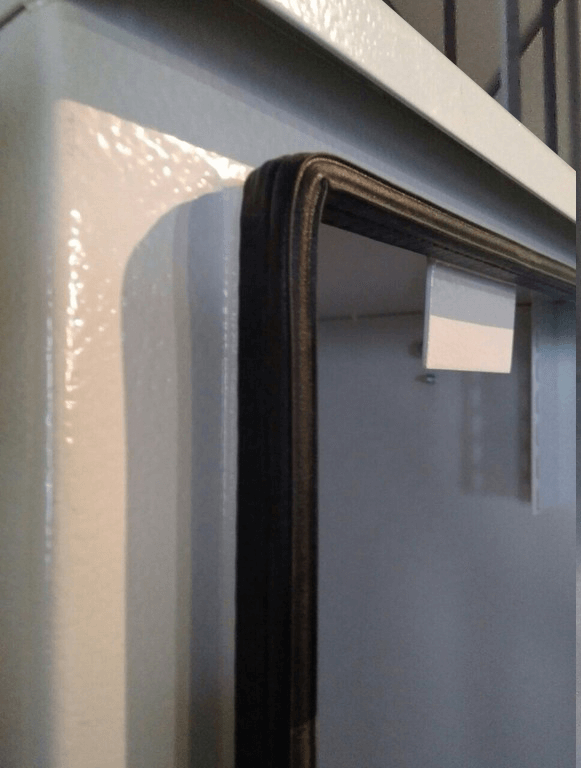

    4. Для выполнения требований по IP резиновый уплотнитель вставляется в раму изделия.

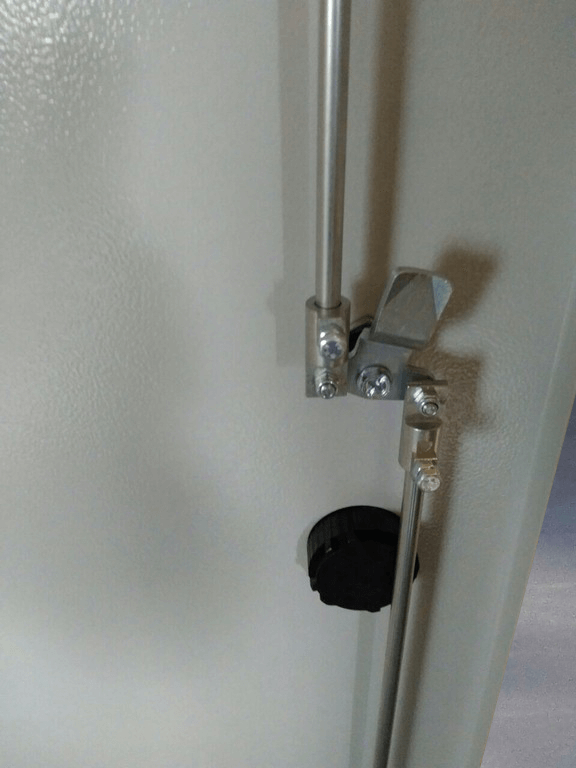

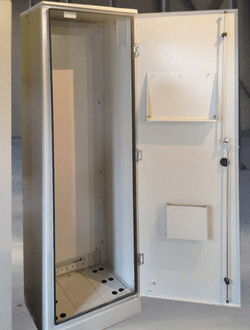

    Уважаемые покупатели! Внимательно посмотрите на эти фотографии и Вам многое станет понятно о качестве наших продуктов.

    Шкаф электрический
    Шкаф электрический
    Шкаф электрический
    Шкаф электрический
    Шкаф электрический
    Шкаф электрический
    Шкаф электрический
    Шкаф электрический

    И наконец, дарим Вам приятный сюрприз:

    Покупателю щитового оборудования гарантируется скидка на материалы для заземления!
    Пластина решетчатая
    Пластина решетчатая

    Согласно пункта 3.3.8. ГОСТ 12.2.007.0-75 "Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности" элементами для заземления должны быть оборудованы следующие металлические нетоковедущие части изделий, подлежащих заземлению: оболочки, корпусы, шкафы, каркасы, рамы, обоймы, стойки, шасси, основания, панели, плиты и другие части изделий, которые могут оказаться под напряжением при повреждении изоляции и как следствие привести к поражению человека электрическим током при напряжении прикосновения и шага.

    Пластина решетчатая
    Схема выравнивания потенциалов

    Данные требования подтверждаются ТКП 339-2011 "Электроустановки на напряжение до 750 кВ. ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ ВОЗДУШНЫЕ И ТОКОПРОВОДЫ, УСТРОЙСТВА РАСПРЕДЕЛИТЕЛЬНЫЕ И ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ, УСТАНОВКИ ЭЛЕКТРОСИЛОВЫЕ И АККУМУЛЯТОРНЫЕ, ЭЛЕКТРОУСТАНОВКИ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ. Правила устройства и защитные меры электробезопасности. Учет электроэнергии. Нормы приемо-сдаточных испытаний." пунктами:

    • 3.2.3 - применение мер защиты при нарушении изоляции электротехнических устройств таких как выравнивание потенциалов и защитное заземление;
    • 3.2.4 - что данные меры могут быть реализованы при производстве и монтаже электрооборудования, что обуславливает предварительное приобретение пластин решетчатых до начала производства и монтажа электрооборудования
    • 3.2.5 – что защиту при косвенном прикосновении следует выполнять, если напряжение в электроустановке превышает 50 Вольт переменного тока.
    Пластина решетчатая
    Пластина решетчатая - применение на транформаторной подстанции
    Пластина решетчатая
    Пластина решетчатая выравнивает потенциалы корпуса рубильника

    Надеемся на долгосрочное взаимовыгодное сотрудничество!
