  • Новые ТКП по водоснабжению и канализации начали действовать в РБ

    ТКП по водоснабжению и канализации уже действуют

    В современном строительстве маркировка неметаллических подземных коммуникаций должна осуществляться особым образом, в связи с тем, что данные коммуникации невозможно обнаружить с помощью приборов для подземного поиска.

    Мы неоднократно сообщали об этом обстоятельстве в своих публикациях, таких как «Проблема пока не видна - обнаружение неметаллических подземных коммуникаций», «Применение сигнально-локализационных лент. В чем выгода?», «Проблема поиска полимерных трубопроводов в теплосетях признана актуальной», «Прокладка сигнально-локализационной ленты с установкой столбиков», а так же других.

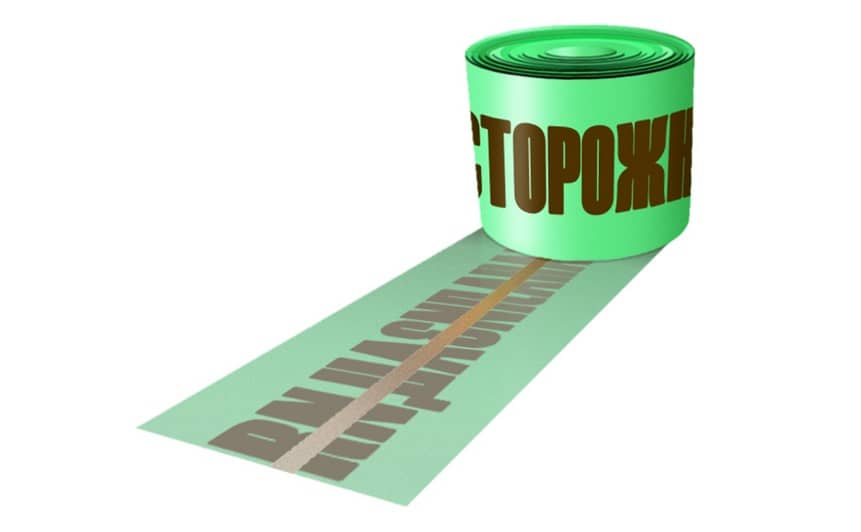

    Лента - осторожно канализация
    Лента для обозначения канализации
    Информировали об этом различные Министерства и ведомства. Наши предложения в данном вопросе поддержала РУП «Главгосстройэкспертиза», Министерство жилищно-коммунального хозяйства Республики Беларусь, а также Министерство архитектуры и строительства Республики Беларусь. Однако глобального решения данного вопроса в строительной отрасли Беларуси, к сожалению, пока не получилось. Хотя необходимо обратить внимание заинтересованных специалистов, что, например, в Германии, действует национальный стандарт DIN54841-3 «Сигнальные пластмассовые устройства, предназначенные для предупреждения о наличии кабелей и трубопроводов, прокладываемых в земле.Часть3: детектируемая трассировочная лента». Основным требованием стандарта является: независимо от назначения неметаллического трубопровода либо оптического кабеля, данные коммуникации должны обозначаться сигнально-локализационной лентой с встроенным металлическим проводником.

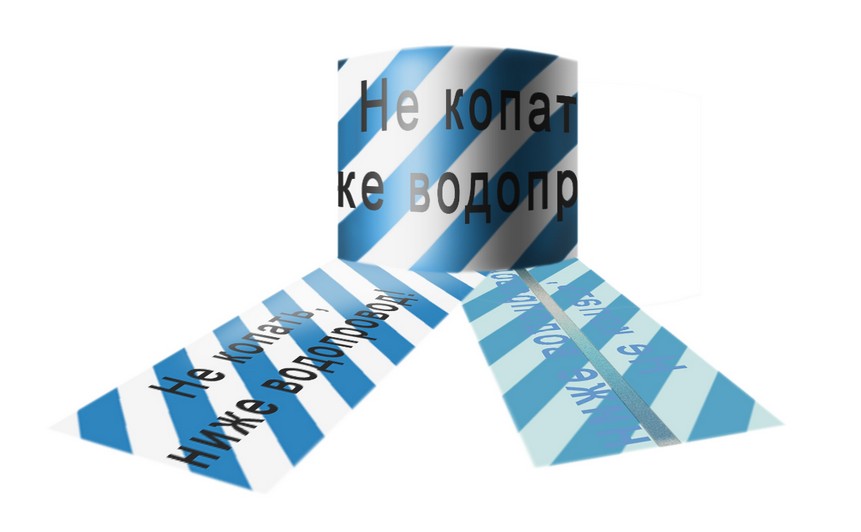

    Лента - осторожно водопровод
    Лента для обозначения водопровода
    С 1 октября 2018 г. В Республике Беларусь вышли в свет и начали действовать стандарты, в разработке которых в течении трех лет принимало участие наше предприятие, и мы можем констатировать это событие, как успех нашего напряженного труда.

    В новом ТКП 45-4.01-320-2018 «Водоснабжение. Наружные сети и сооруже­ния. Строительные нормы проектирования» п.11.53, а также в ТКП 45-4.01-321-2018 «Канализация. Наружные сети и сооружения. Строительные нормы проектирования» п.7.1.9 относятся к вопросам защиты от механических повреждений, а так же локализации неметаллических трубопроводов.

    Ранее требование по маркировке полиэтиленовых трубопроводов сигнально-локализационными лентами содержалось исключительно в п.5.1.6 ТКП 45-4.03-257-2012 «Газопроводы из полиэтиленовых труб. Правила проектирования и монтажа».

    В настоящий момент в новых ТКП появилось дополнительно требование по защите неметаллических трубопроводов защитно-сигнальной лентой, которая применялась для данных целей лишь при строительстве подземных силовых кабельных линий п. 13.5.6 ТКП 611-2017 (33240) «СИЛОВЫЕ КАБЕЛЬНЫЕ ЛИНИИ НАПРЯЖЕНИЕМ 6-110кВ. Нормы проектирования по прокладке кабелей с изоляцией из сшитого полиэтилена пероксидной сшивки».

    Обозначение и локализация водопроводных сетей
    Обозначение и локализация водопроводных сетей

    Кроме того, защитно-сигнальная лента может быть произведена и предложена к прокладке над трубопроводами с уже прикатанным проводником, таким образом выполняя уже три функции:

    • обозначения;
    • защиты от механических повреждений;
    • локализации местоположения трубопровода под землей.

    При проектировании новых и модернизации старых трубопроводов, либо проведении ремонтно-восстановительных и профилактических работ на них необходимо производить их обозначение на поверхности земли, а также обозначение и защиту от механических повреждений под землей. Следует предусматривать:

    • для обозначения под землей полимерных трубопроводов - укладку над трубопроводами сигнально-локализационных лент с прикатанным проводником (проводниками) либо сигнальных лент для обозначения трубопроводов совместно с изолированным проводом, предназначенным для прокладки в грунте;
    • для защиты полимерных трубопроводов от механических повреждений - укладку над трубопроводами защитно-сигнальных локализационных лент с прикатанным проводником (проводниками);
    • при обратной засыпке полимерных трубопроводов обозначенных либо защищенных сигнально-локализационными или защитно-сигнально-локализационными лентами следует предусматривать защитный слой из мягкого местного грунта, не содержащего твердых включений либо песка.

    Для обеспечения оперативного определения мест повреждения трубопроводов и их размещения необходимо предусмотреть вывод проводника (проводников) сигнально–локализационной и защитно-сигнальной локализационной лент на поверхность земли в сигнальных столбиках, контрольно–измерительных пунктах, смотровых колодцах и иных наземных сооружениях.

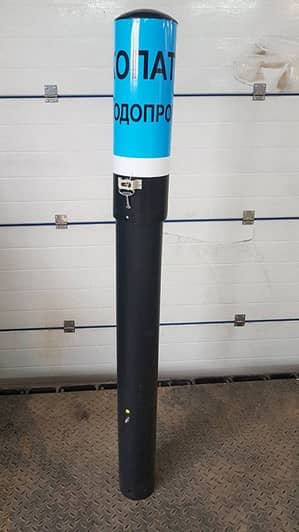

    Столбик локализационный
    Столбик локализационный

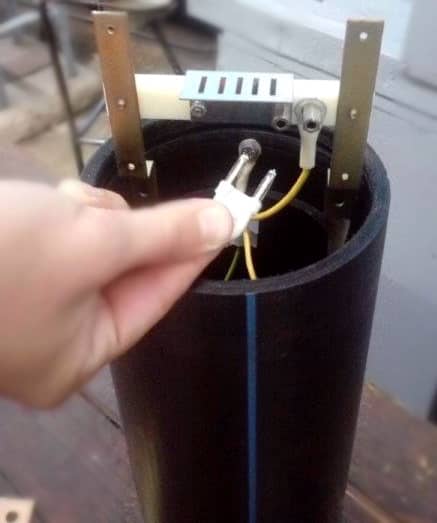

    Контактная пластина локализационного столбика
    Контактная пластина локализационного столбика

    Выбор защитно-сигнальных для защиты, обозначения и локализации либо сигнальных лент для обозначения и локализации неметаллических коммуникаций должен определяться заказчиком на стадии технического задания на проектирование с учетом факторов риска, например, возможных периодических раскопок по месту прохождения трубопровода, категорий надежности продуктоснабжения объекта и иных требований безопасности.

    С содержанием новых строительных норм Вы можете познакомиться здесь.

    Скачать pdf ТКП 45-4.01-320-2018 (33020) Водоснабжение. Наружные сети и сооружения. Строительные нормы проектирования. ВЫДЕРЖКИ

    Скачать pdf ТКП 45-4.01-321-2018 (33020) Канализация. Наружные сети и сооружения. Строительные нормы проектирования. ВЫДЕРЖКИ
