    Молниезащита зданий и сооружений по новым технологиям

    Молниезащита зданий  –  это комплексное инженерно-техническое решение предназначенное для выполнения функции грозозащиты, молниеотвода и громоотвода одновременно,  обеспечивая тем самым безопасность зданий и сооружений, а также сохранность собственности и находящихся в нем людей.

    Сосна после удара молнии
    Вековая сосна, расколотая и сожженная ударом молнии.

    Для качественного функционирования молниезащиты зданий и сооружений она должна выполнять ряд функций таких как:

    • предохранение строений при прямом попадании молнии от различного рода повреждений;
    • исключение образования искрения, возгораний  и внутри сооружений;
    • обеспечение защиты от поражения электричеством объектов и людей внутри и снаружи сооружения;
    • исключение образования индуцированного тока;
    • обеспечение безаварийной работы электроустановок, бытового и технического оборудования при возникновении электромагнитных наводок от молнии.

    Почему при проектировании молниезащиты необходимо считать риски?

    Как с помощью расчета рисков определить уровень молниезащиты для жилого здания?

    Правомерно ли в качестве молниеприемника использовать металлическую кровлю с толщиной листа 0,8 мм и расположенную на деревянной стропильной системе, обработанной огнезащитным составом?

    Каким образом можно защитить теле- и спутниковые антенны, антенны связи и передачи данных, а так же системы кондиционирования.

    Что представляют из себя громоотвод для интернета и модули грозозащиты?

    Ответы на эти вопросы читайте в наших публикациях.

    Немного истории

    К наиболее древнему устройству для молниезащиты зданий можно отнести грозозащиту придуманную строителями Иерусалимского храма в Х веке до нашей эры. Следуя традициям древнеримской архитектуры, крыша храма, изготовленная из позолоченной бронзы, выполняла функцию громоотвода. Она была соединена с закопанными в землю большими металлическими емкостями при помощи водосточных труб.

    Однако в литературе изобретение молниеотвода выполненного в виде заостренного стального прута соединенного проводником с землей приписывают Бенджамину Франклину, который привел описание способа грозозащиты и молниезащиты зданий в ежегоднике «Альманах Бедного Ричарда» в 1752г.

    Монтаж громоотводов на кровлях строений в то время вызывал у людей суеверный страх  того, что молния более часто будет попадать в их жилище и вопрос о частоте поражения молнией в случае отсутствия грозозащиты. Так, например, в форте Малага приказом Совета Ост-Индийской компании были демонтированы все молниеотводы, руководство решило, что молниезащита зданий не уменьшает, а увеличивает вероятность прямого удара молнии. Разрушенная грозозащита способствовала взрыву на пороховом складе при первой же грозе.

    Активная молниезащита

    Наше компания предлагает заказать расчет и купить в Минске одну из последних разработку в области грозозащиты зданий и сооружений – активную молниезащиту.

    Смотреть прайс-лист на молниезащиту

    К неоспоримым достоинствам активных молниеотводов относится:

    Зона защиты активного молниеотвода, достигает 107 м,  что превышает радиус защиты классических молниеприемников в виде троса, стержня или сетки. Такой размер охватываемой области достигается путем использования предупредительных разрядов.

    Площадь покрытия активного молниеприемника   позволяет защитить до 36 тыс. кв. м причем надежность такой защиты выше, по сравнению с другими видами грозозащиты.

    В случае если площадь сооружения превышает площадь охвата для одного активного молниеотвода возможно применение несколько, соединенных при помощи сопутствующих приспособлений молниеприемника.

    Затраты на возведение активного молниеприемника значительно меньше, что обусловлено простотой конструкции и отсутствием необходимости монтировать металлическую сетку и заземлительные спуски.

    Внешний вид фасада здания при использовании активных молниеприемников практически не изменяется в отличие от применения метода грозозащиты молниезащитной сеткой.

    Наша компания рада предложить вам системы активной молниезащиты «ERICO», которые полностью соответствуют стандартам NFC 17-102, UNE-21186 и NP4426

    Конструкции изготовленные из нержавеющей стали, оптимально подходит для наших климатических условий.

    Мы рекомендуем использовать один из нижеперечисленных видов молниеотводов:

    SI25 (пусковое опережение 25 мкс)

    SI40 (пусковое опережение 40 мкс)

    SI60 (пусковое опережение 60 мкс)

    Данные решения могут монтироваться совместно с различными видами токоотводов, в том числе возможно совместное применение с изолированными молниеотводами ERITECH® ERICORE

    Активный молниепремник является основным элементом конструкции активной молниезащиты зданий и сооружений от поражения молнией. Он представляет собой устройство с электронным блоком, формирующим коронный разряд на острие стержня. Принцип действия активного молниепремника заключается формирование коронного разряда за микросекунды до разряда молнии путем генерации высокочастотных импульсов. Коронный разряд образует ионизированный канал (так называемый обратный разряд) на молниеприемнике  вдоль которого происходит перенаправление разряда молнии на молниеотвод. Использование ионизированного канала увеличивает эффективную высоту молниепремника, что позволяет многократно расширить его площадь защиты.

    Наше предприятие представляет в Беларуси активную молниезащиту от «ERICO» (США).

    lightning-protection2

    1. Наконечник

    2. Корпус из нержавеющей стали

    3. Генерирующий блок

    4. Крепежный винт

    5. Узел крепления с мачтой

    6. Мачта молнеотвода

    Любая токопроводящая поверхность будет инициировать восходящий стример в тот момент, когда нисходящий лидер грозового разряда молнии движущийся в направлении поверхности земли будет распространяться недалеко от неё

    Время формирования восходящего стримера у систем активного молниеотвода ERITECH INTERCEPTORSI заметно уменьшено в сравнении с классическими системами грозозащиты, это дает возможность значительно расширить зону защиты.

    Испытания молниезащиты различных типов

    1) Зону защиты активного молниеприемника можно рассчитать вот здесь.
    2) Какие преимущества при проектировании молниезащиты  дает использование изолированнных мачт и изолированных токоотводов можно узнать скачав каталог этих инженерных решений.

    На фотографиях показана молниезащита дома с молниепремником   ERITECH   INTERCEPTOR   SI25   с  пусковым опережением 25 мкс.

    Молниезащита дома Защита дома от молний



    Технические требования к системе

    В случае выполнения токоотвода из стали его площадь поперечного сечения должна быть не менее 50 мм2.

    С целью упрощения регламентного обслуживания заземляющего контура системы активной молниезащиты зданий и сооружений рекомендуется соединять токоотводы с заземляющими устройствами посредствам разъёмных зажимов.

    Заземляющее устройство для системы активного молниеотвода рекомендуется выполнить таким образом, чтобы его сопротивление растекания не превышало 10 Ом.

    Необходимо соединить заземляющие устройства молниеотвода и систему собственного заземления объекта.

    В рекомендациях NFC 17-102 указано, что регламентное обслуживание систем грозозащиты должно осуществляться один раза в три года  или чаще, в случае необходимости обеспечить выбранный уровень защиты и в зависимости от местоположения объекта.







    Комплектующие для молниезащиты купить в Минске

    У нас вы сможете купить:

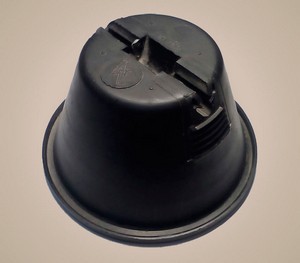

    Держатель токоотвода на плоской кровле с бетоном
    Держатель токоотвода на плоской кровле с бетоном
    Держатель токоотвода по фасаду
    Держатель токоотвода по фасаду
    Держатель универсальный кровельный
    Держатель универсальный кровельный
    Соединитель быстрого монтажа токоотводов
    Соединитель быстрого монтажа токоотводов
    Зажим прута на штыре
    Зажим прута на штыре
    Зажим полоса-полоса
    Зажим полоса-полоса
    Держатель токоотвода на плоской кровле с бетоном

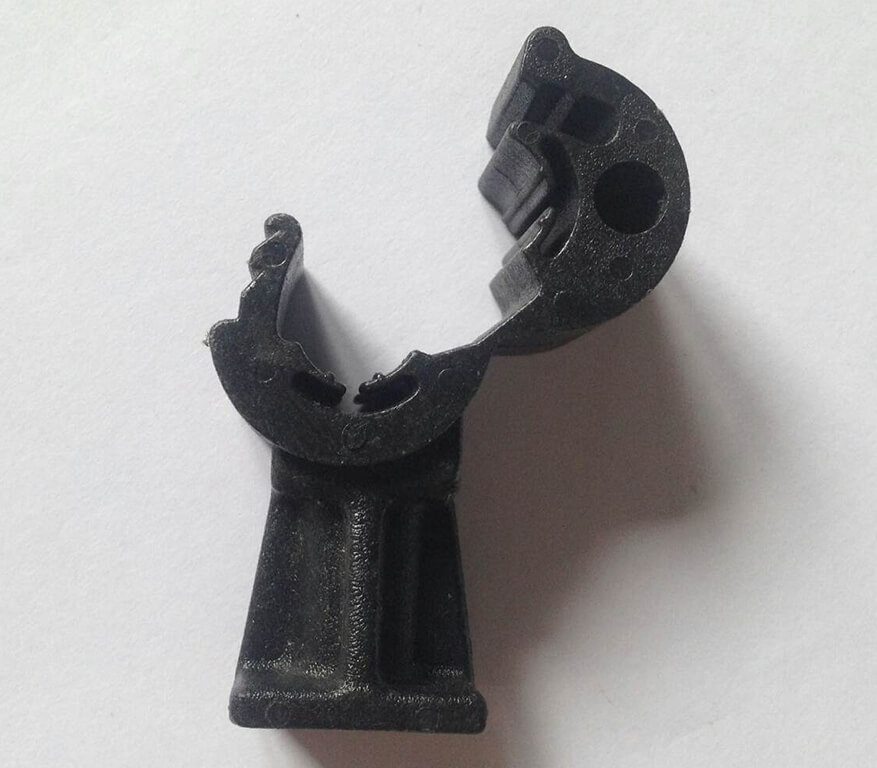

    Держатель токоотвода пластиковый
    Держатель токоотвода на плоской кровле с бетоном
    Держатель токоотвода на коньке кровли

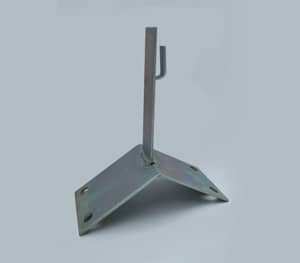

    Держатель проволоки на конек
    Держатель проволоки на конек
    Держатель проволоки с подставкой
    Держатель проволоки с подставкой
    Держатель для полосы скоба
    Держатель для полосы скоба
    Держатель молниеприемной мачты на конек
    Держатель молниеприемной мачты на конек
    Держатель под черепицу L415
    Держатель под черепицу L415
    Держатель фальцевый универсальный
    Держатель фальцевый универсальный
    Держатель фальцевый симметричный
    Держатель фальцевый симметричный
    Держатель токоотвода на водосточном желобе
    Держатель токоотвода на водосточном желобе
    Держатель заземляющего проводника на стене
    Держатель заземляющего проводника на стене
    Держатель токоотвода на плоской кровле с бетоном
    Муфта шестигранная для горячеоцинкованного заземлителя
    Держатель токоотвода на плоской кровле с бетоном
    Муфта для заземлителей круглая
    Держатель токоотвода на плоской кровле с бетоном
    Наконечник для заземлителей
    Держатель токоотвода на плоской кровле с бетоном
    Зажим крестовой латунный
    держатель шин заземления К188У2
    Держатель шин заземления К188У2

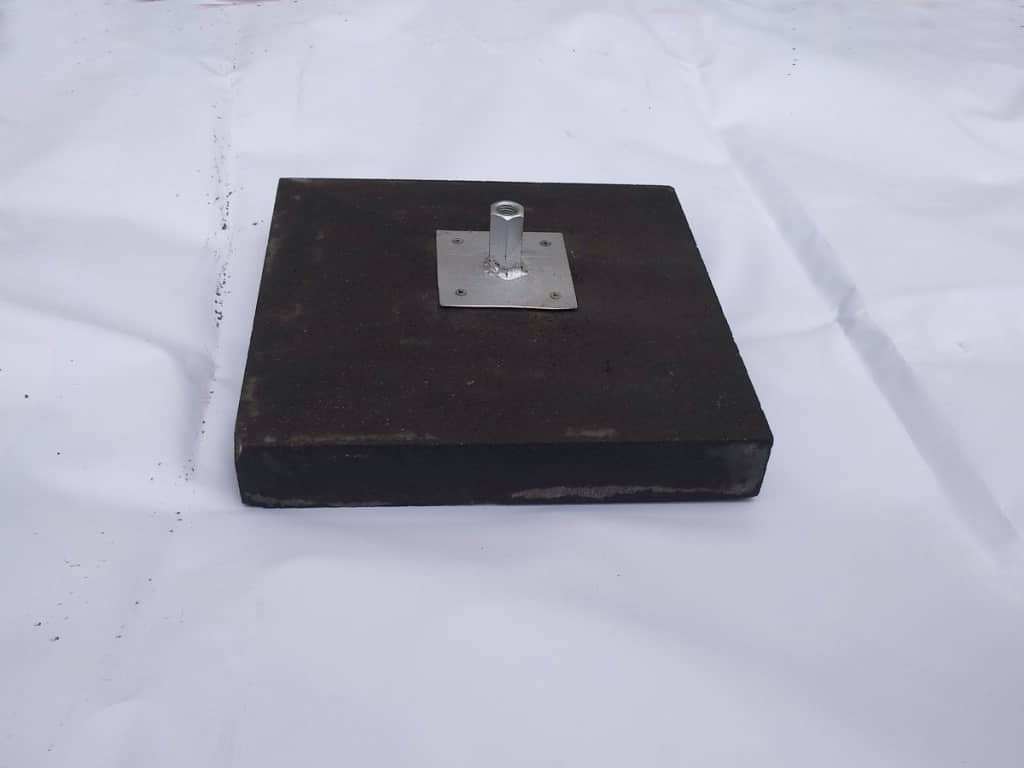

    Бетонное основание под молниеприемник
    Бетонное основание под стержневой молниеприемник
    Держатель молниеприемника  на стене
    Держатель молниеприемника на стене
    Держатель молниеприемника  фасадный
    Держатель токоотвода фасадный, закрепляемый на шпильку
    Компенсатор для аккамуляции механических воздействий прямого удара молнии
    Компенсатор
    Трос перемычка для нежестких соединений
    Трос перемычка для нежестких соединений
    Проволока горячего цинкования
    Проволока горячего цинкования
    Полоса горячеоцинкованная
    Полоса горячеоцинкованная
    Стержни заземления горячего цинкования
    Стержни заземления горячего цинкования
    Болт забивочный для заземлителей
    Болт забивочный для заземлителей
    Головка забивочная усиленная
    Головка забивочная усиленная

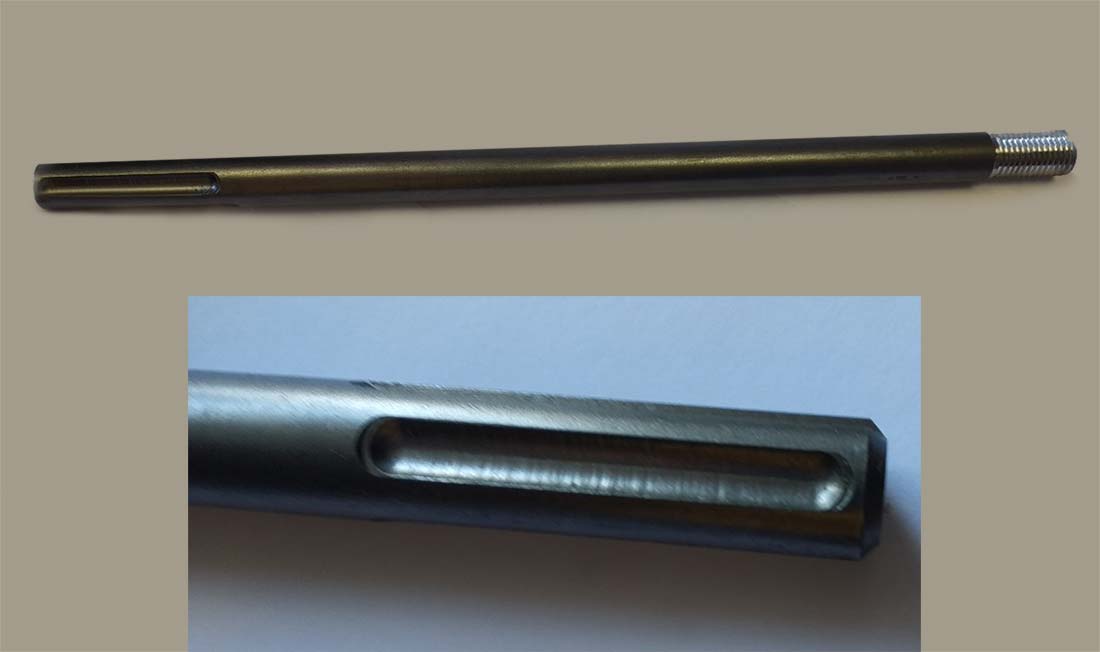

    Ударная насадка для перфоратора
    Ударная насадка для перфоратора при забивке стержней на глубину более 6 м

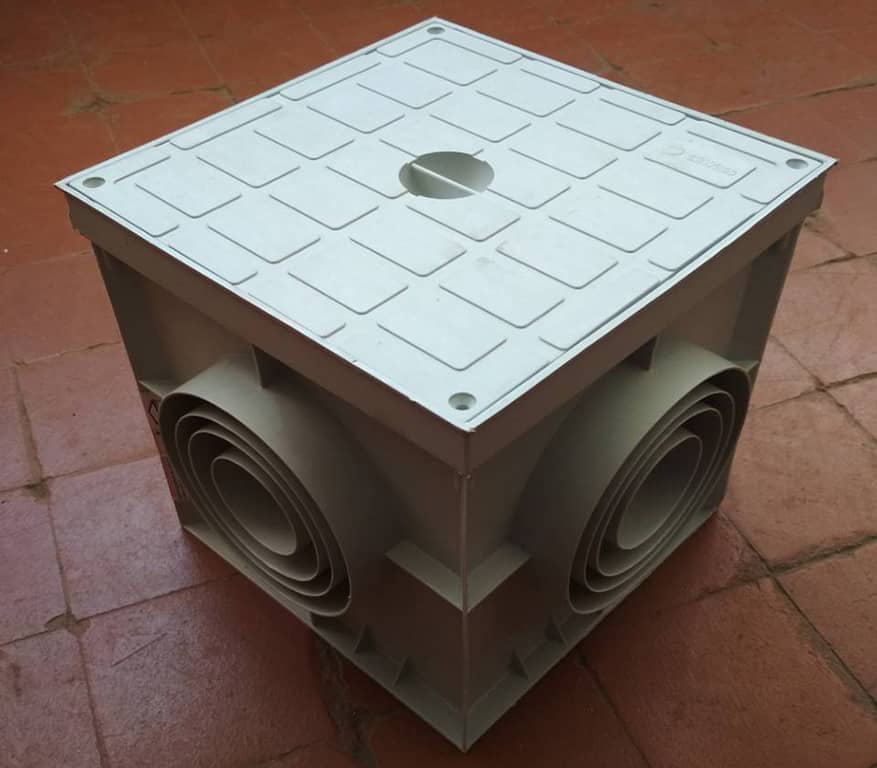

    Лючок для контроля заземления
    Лючок для контроля заземления
    Молниеприемник 8 метров для плоской кровли
    Молниеприемник 8 метров для плоской кровли
    Бетонное основание для 8 метрового молниеприемника
    Бетонное основание для 8 метрового молниеприемника
    Шина уравнивания потенциалов
    Шина уравнивания потенциалов

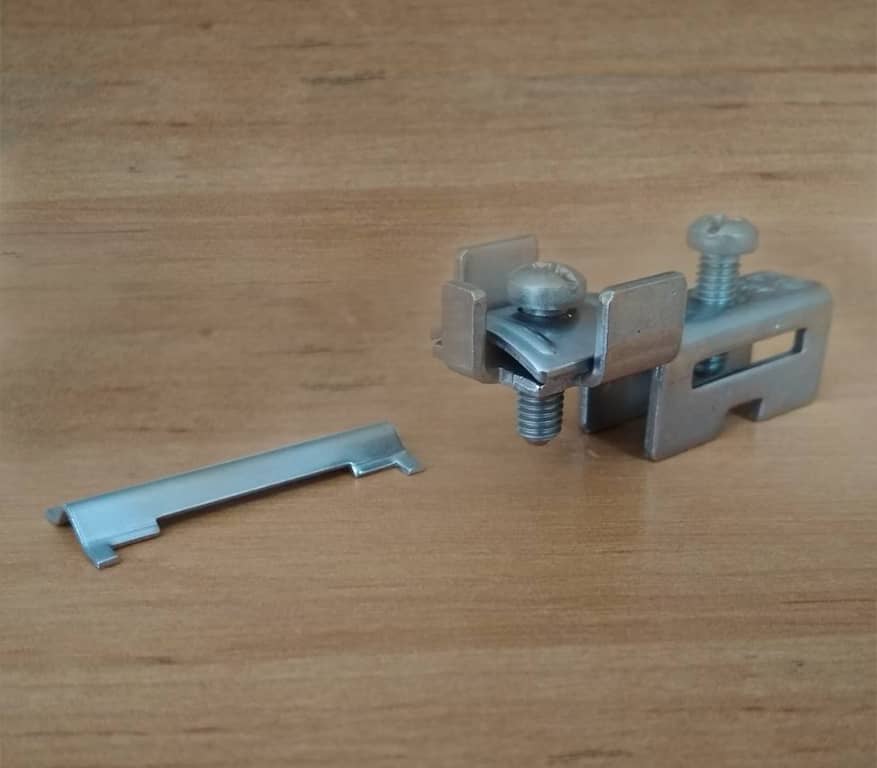

    Замок зажима ленточной клеммы для заземления труб
    Замок зажима ленточной клеммы для заземления труб

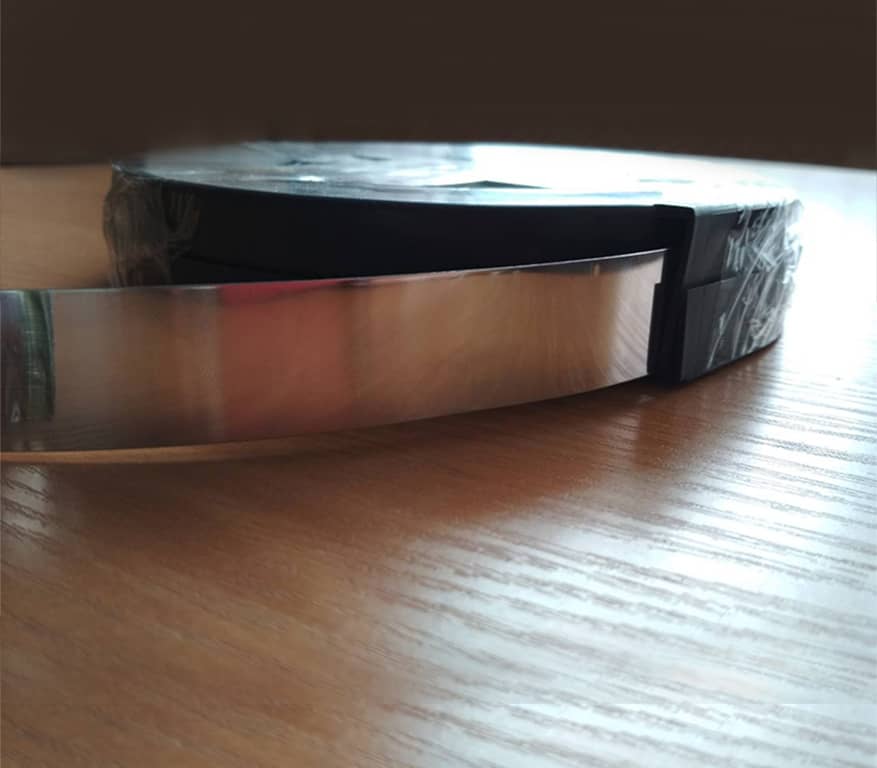

    Ленточная клемма для заземления труб
    Ленточная клемма для заземления труб
    Смесь для нормализации заземления «Поспех»
    Смесь для нормализации заземления «Поспех»
    Гавная заземляющая шина
    Главная заземляющая шина
    Лента для изоляции подземных соединений
    Лента для изоляции подземных соединений
    Комплект для снятия статического напряжения с металлической кровли
    Lержатель проволоки на трубе
    Держатель проволоки на трубе
    Клемник
    Клемник (шина) эквипотенциальный(ая) для ванной комнаты
    Пластина заземляющия для высокоомных грунтов
    Пластина заземляющия для высокоомных грунтов
    Трубка для увлажнения заземляющего устройства
    Трубка для увлажнения заземляющего устройства

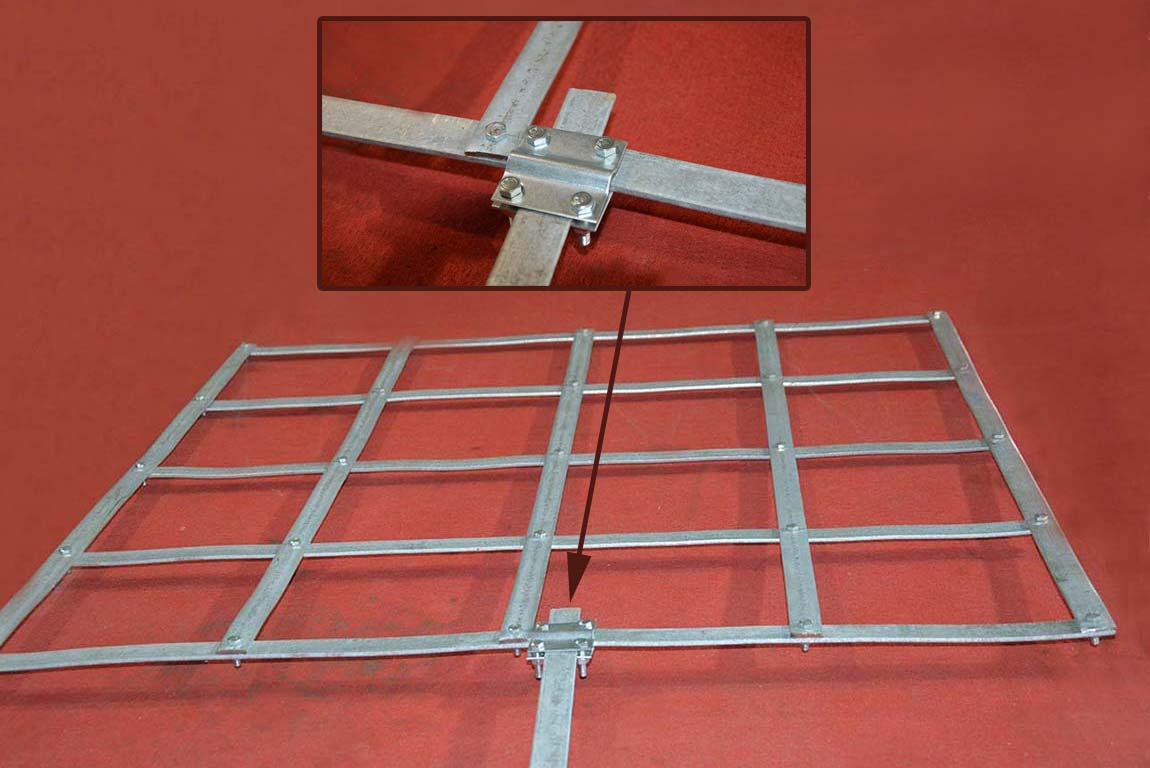

    Пластина решетчатая для выравнивания потенциалов
    Пластина решетчатая для выравнивания потенциалов
    Молниеприемник вкапываемый
    Молниеприеник вкапываемый


    Рекомендуемые комплектующие INTERCEPTER SI ERITECH ® SISTEM 1000

    Инструкцию по монтажу систем активной молниезащиты в PDF формате вы можете скачать здесь.

    Узнать стоимость комплекта молниезащиты
    Добавить файл(ы)
    Отменить
    Удалить
    Перетащите мышкой файл(ы) для загрузки

    Специально для проектировщиков мы предлагаем перевод строительного регламента по устройству классической и активной молниезащиты изданного в Европейском Союзе.

    Согласно письму РУП БелГИМ от 25.08.2016 комплектующие и компоненты систем электрической защиты зданий и сооружений (молниезащиты и заземления) не подлежит обязательной сертификации в Республике Беларусь.

    Каталог продукции ООО «Интербелтрейд» смотрите здесь.
