  • Логистические расчеты

    Сравнительный расчет ЛЗС

    Как правильно разобраться в вопросах логистики при выборе различных материалов для защиты подземного кабеля ? В связи с этим , рассмотрим примеры с двумя траншеями длиной в один километр с одним кабелем и двумя кабелями , а также пример с автомобилем грузоподъемностью 1.5 тонны.



    РАСЧЕТ МАТЕРИАЛОВ ДЛЯ ЗАЩИТЫ 1 км. ТРАНШЕИ С ОДНИМ КАБЕЛЕМ.

    Наименование

    изделия

    Кирпич глиняный

    Полнотелый

    120 мм. х 250 мм.

    ПЗК (пр-во РФ)

    240мм. х 480 мм.

    Листы     ЛПЗС

    (пр-во РФ)

    250мм. х 1500мм.

    Лента защитно-сигнальная серии ЛЗС ТУ BY101333870.002-2009  (пр-во РБ) шириной 125 мм. *

    Вес в кг. одной единицы измерения



    3,7

    1,44

    1,50

    0,35

    Кол-во единиц для защиты 1км .траншеи с одним кабелем



    4000 шт.

    2083 шт.

    667 шт.

    1000 м.

    Общий вес в кг.



    14800

    3000

    1000,5

    350

     *Примечание : Следует отметить ,что российские производители плит ПЗК и Листов ЛПЗС не производят размеров плит необходимых и достаточных для защиты одного кабеля . При защите одного кабеля кирпич укладывается не перпендикулярно  кабелю, а параллельно кабелю. Такому способу укладки кирпича над кабелем соответствует размер ЛЗС шириной 125 мм .

     ВЫВОДЫ : При сравнении различных материалов видно ,что  необходимое количество  ленты ЛЗС шириной 125 мм .(пр.во РБ)  для защиты в траншее длиной 1 км. одного силового кабеля весит в 42 раза меньше ,чем кирпич , в 8.6 раза меньше, чем плита ПЗК(пр.во РФ)  и в 2.86 раза меньше ,чем Листы  ЛПЗС (пр.во РФ).

    РАСЧЕТ МАТЕРИАЛОВ ДЛЯ ЗАЩИТЫ 1 км. ТРАНШЕИ С ДВУМЯ  КАБЕЛЯМИ.

    Наименование

    изделия

    Кирпич глиняный

    Полнотелый

    120 мм. х 250 мм.

    ПЗК (пр-во РФ)

    240мм. х 480 мм.

    Листы  ЛПЗС

    (пр-во РФ)

    250мм. х 1500мм.

    Лента защитно-сигнальная серии ЛЗС ТУ BY101333870.002-2009  (пр-во РБ)  шириной 250 мм.

    Вес в кг.  одной единицы измерения



    3,7

    1,44

    1,50

    0, 700

    Кол-во единиц для защиты 1км. траншеи с двумя кабелями



    8334

    2083

    667

    1000

    Общий вес

    в кг .



    30836

    3000

    1000,5

    700

    ВЫВОДЫ : При сравнении различных материалов видно ,что  необходимое количество  ленты ЛЗС шириной 250 мм . (пр.во РБ)  для защиты в траншее длиной 1 км. двух кабелей весит в 44 раза меньше ,чем кирпич , в 4.3 раза меньше, чем плита ПЗК(пр.во РФ)  и в 1.43 раза меньше ,чем Листы  ЛПЗС (пр.во РФ).

    Рассмотрим пример с доставкой материалов с помощью АВТОМОБИЛЯ «ГАЗЕЛЬ» ГРУЗОПОДЪЕМНОСТЬЮ 1500 кг. , КОТОРЫЙ МОЖЕТ ПЕРЕВЕЗТИ НА СТРОЙПЛОЩАДКУ:



    Наименование

    изделия

    Кирпич глиняный

    Полнотелый

    120 мм. х 250 мм.

    ПЗК

    (пр-во РФ)

    240мм. х 480 мм.

    Листы  ЛПЗС

    (пр-во РФ)

    250мм. х 1500мм.

    Лента защитно-сигнальная серии ЛЗС ТУ BY101333870.002-2009  (пр-во РБ)

    Количество единиц материалов на вес 1500 кг.





    405 шт.





    1000 шт.





    1000 шт.

    4286 м.п. -шириной 125мм.



    2143 м. п .-шириной  250мм.

    Защита одного кабеля на расстоянии в метрах



    101,25



    480



    1500



    4286

    Защита двух кабелей на расстоянии в метрах





    48,6



    480



    1500



    2143



    ВЫВОДЫ :

    1) По сравнению с кирпичом автомобиль "Газель" перевезет за 1 рейс защиту для кабеля в Виде ленты ЛЗС шириной 125 мм . (пр.во РБ) в 42.33 раза больше по длине  на траншею для одного кабеля и в виде ленты ЛЗС шириной 250 мм . в 44.09 раза больше по длине на траншею для двух кабелей  .

    2) По сравнению с плитой ПЗК (пр.во РФ) автомобиль "Газель" перевезет за

    1 рейс защиту для кабеля в Виде ленты ЛЗС шириной 125 мм .(пр.во РБ)  в 8.93 больше по длине на траншею для одного кабеля и в виде ленты ЛЗС шириной 250 мм.  в 4.47 раза больше по длине на траншею для двух кабелей.

    3)По сравнению с Листами  ЛПЗС (пр.во РФ)  автомобиль "Газель" перевезет за 1 рейс защиту для кабеля в Виде ленты ЛЗС шириной 125 мм . (пр.во РБ)  в 2.86 больше по длине на траншею для одного кабеля и в виде ленты ЛЗС шириной 250 мм.  в 1.43 раза больше  по длине на траншею для двух кабелей.

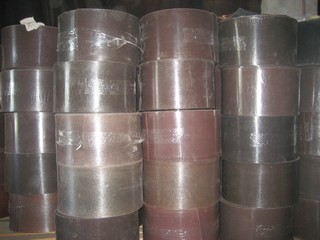

    При производстве лента защитно-сигнальная свертывается лицевой (сигнальной) стороной во внутрь. Таким образом, скорость ее раскатки в траншее значительно увеличивается. В настоящий момент, в результате анализа отзывов потребителей нами применениется улучшенный вид упаковки, когда сигнальная часть ЛЗС находится внутри рулона, для раскатки ленты защитно-сигнальной над кабелем требуются усилия всего двух рабочих. Лента ставится в рулоне в траншею и сразу же , без каких-либо дополнительных приспособлений быстро раскатывается на всю длину рулона в 50 метров.

    Для того, чтобы вернуться в статью "Лента защитно-сигнальная", кликните по этой ссылке.
